Visoki obrtni momenti s kompaktnim pogonima s koničnim i pužnim zupčanicima

14.02.2024

Nova paleta proizvoda kompanije Elesa+Ganter sadrži dva kompaktna i izdržljiva ugaona pogona koja preusmeravaju obrtanje za 90 stepeni i podnose velike obrtne momente s prenosnim odnosom ili bez njega. Koriste se, na primer, u manipulacionim sistemima i mašinama za pakovanje, ali i u tehnologiji transporta.

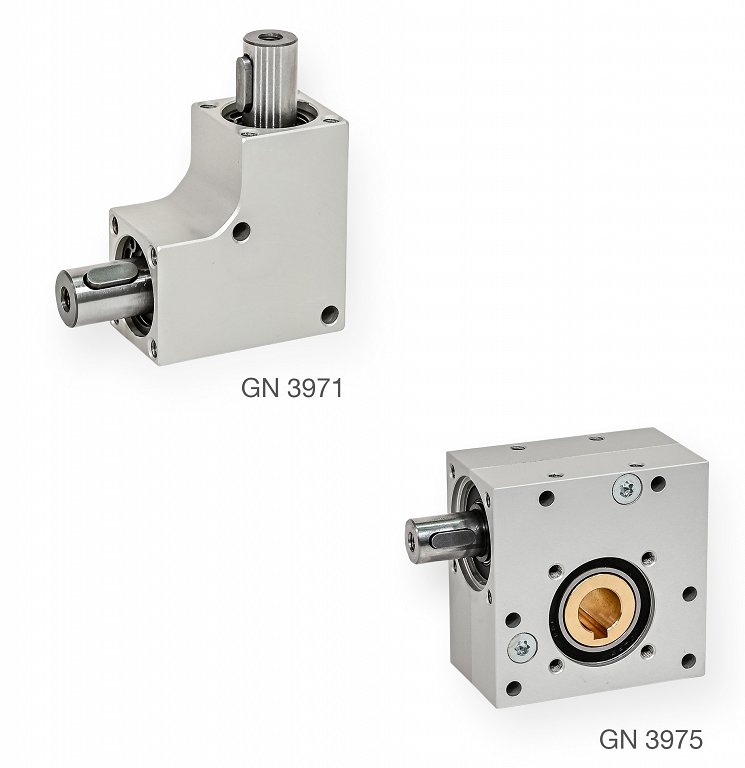

Foto: Elesa+Ganter

Konični pogon GN 3971 dostupan je u sedam veličina, s kućištem dužine između 32 mm i 60 mm i širine između 18 mm i 35 mm. Prenosni odnos između dva menjačka vratila je uvek 1, a smer obrtanja možete izabrati po želji. Menjačka vratila radijalno ali i aksijalno mogu da podnesu 60 N u najmanjoj izvedbi i 550 N u najvećoj. Posebno ozubljenje koničnih zupčanika iz kaljenog čelika omogućava posebno veliki obrtni moment u odnosu na veličinu. U zavisnosti od brzine rada može da iznosi i do 10 Nm. Zbog malih međuosnih rastojanja, dužina pužnog pogona GN 3975 iznosi samo 60 mm, a širina 35 mm. Puža od kaljenog čelika u unutrašnjosti pomera pužni točak od posebnog mesinga. Sedam verzija obezbeđuje prenosne odnose između 1 : 13 i 1 : 65. Najveća radijalna i aksijalna sila je između 200 N i 500 N na ulaznoj strani, a kod svih modela 500 N na izlaznoj strani. Od prenosnog odnosa 1 : 18 aktivira se statička blokada, tako da pužni zupčanik nije moguće okretati sa strane pogona, što je kod brojnih namena prednost u pogledu bezbednosti. Zahvaljujući kućištu od eloksiranog aluminijuma, ugaoni pogoni su laki i otporni na koroziju. Pored toga, kućište dobro odvodi toplotu koja nastaje usled trenja. Brojni otvori za montažu omogućavaju postavljanje pogona u različite položaje. Vratila koja mogu da se obrću u oba smera imaju navojni otvor i klinove za čvrstu vezu sa glavčinom. Konični i pužni zupčanici podmazani su za celokupan vek trajanja i zato održavanje nije potrebno. Oba pogona mogu se takođe kombinovati, na primer pomoću spojnice GN 2240 od elastomera.
