Avtomatizirano 3D-merjenje v proizvodnji: ko nadzor kakovosti postane ozko grlo

04.08.2026

V proizvodnji se pogosto govori o povečanju zmogljivosti, produktivnosti in kakovosti, vendar pri tem en segment neredko postane omejitveni dejavnik – merjenje. Težava najpogosteje ni v merilni tehnologiji, temveč v načinu, kako je merjenje vključeno v proizvodni proces.
Kot pooblaščeni zastopnik za meroslovne rešitve ZEISS v regiji, z več kot 25 leti izkušenj, več kot 600 uporabniki in več kot 300 nameščenimi sistemi, se Topomatika s tem izzivom srečuje vsakodnevno. Ker proizvodni obsegi rastejo, roki pa postajajo vse krajši, vse več podjetij išče načine, kako nadzor kakovosti izvajati hitreje, s ponovljivostjo in manjšo odvisnostjo od razpoložljivih virov. Prav tu prevzemajo pomembno vlogo avtomatizirane meroslovne rešitve iz merilnega laboratorija TOPOMATIKA.

Izzivi in vprašanja, ki se ponavljajo na terenu

Ena izmed pogostejših težav v proizvodnji je nesorazmerje med rastjo proizvodnje in razvojem nadzora kakovosti. Medtem ko se proizvodnja povečuje, merjenje ostaja omejeno s številom razpoložljivih ljudi in opreme. Ko obseg raste, roki pa se krajšajo, se začne merjenje »raztegovati« med izmenami, operaterji in prioritetami.

Enake meritve se pogosto ponavljajo zaradi nezanesljivih rezultatov, operaterji jih ne izvajajo vedno na enak način, zmogljivosti CMM pa ne sledijo tempu proizvodnje. Tako se čakanje na rezultate začne vgrajevati v sam proizvodni proces. V tem trenutku težava ni več le meroslovna, temveč vpliva na stabilnost celotne proizvodnje.

Na sestankih s predstavniki proizvodnje se pogovor redko razvije v smer, da podjetje »potrebuje avtomatizacijo«. Pogosteje se vprašanja glasijo takole:

• kako zmanjšati odvisnost od enega operaterja,
• kako povečati pretočnost meritev brez dodatnih ljudi,
• kako pridobiti rezultate, ki so primerljivi skozi čas in med različnimi izmenami.

Z drugimi besedami, išče se način, kako preprečiti, da bi se merjenje še naprej izvajalo kot spremenljiv, ročni proces. Avtomatizirani sistemi pri tem ne povečujejo zgolj zmogljivosti procesa, temveč predvsem njegovo časovno izkoriščenost. Merjenje lahko poteka neprekinjeno, z manj zastoji med cikli in brez potrebe po stalnih ročnih intervencijah.

V praksi to pomeni učinkovitejšo uporabo obstoječih zmogljivosti, ne pa nujno dodajanja novih.

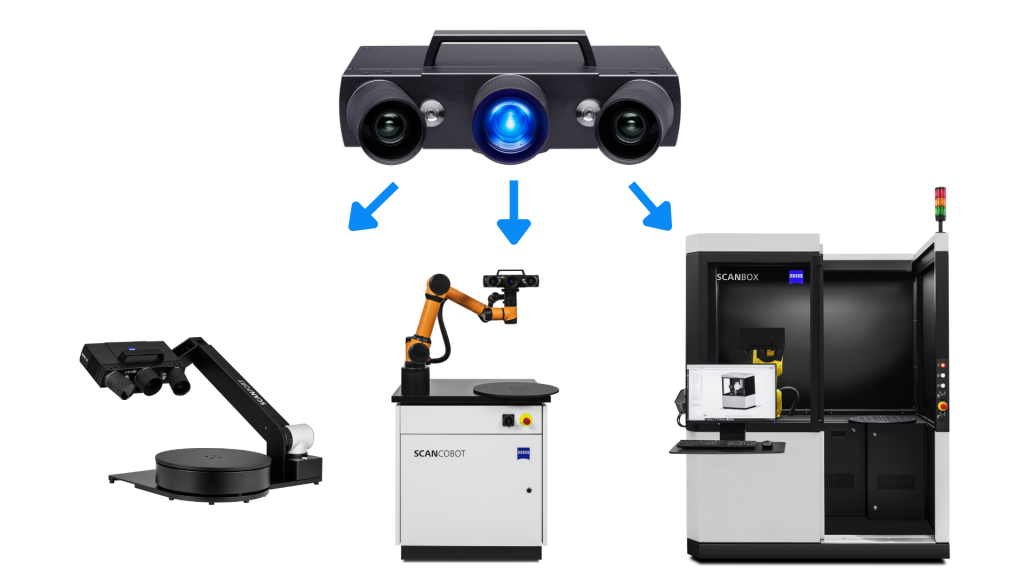

Katero rešitev izbrati: ScanPort, ScanCobot ali ScanBox?

Ko govorimo o avtomatizaciji 3D-merjenja, je pomembno poudariti, da to ne pomeni nujno popolne robotizacije procesa. Danes obstajajo različne ravni avtomatizacije, ki proizvajalcem omogočajo izbiro sistema glede na njihove potrebe, zmogljivosti in proizvodne zahteve.

ZEISS ScanPort predstavlja začetno raven avtomatizacije. Gre za triosni merilni sistem, pri katerem se skener samodejno premika po vnaprej določenih poteh, merjeni objekt pa se vrti na rotacijski mizi. Na ta način se odpravi velik del ročnega pozicioniranja in zagotovi ponovljivost merilnega procesa. ScanPort je posebej primeren za manjše in srednje velike dele ter za podjetja, ki želijo standardizirati merjenje brez uvedbe kompleksnejših robotskih sistemov.

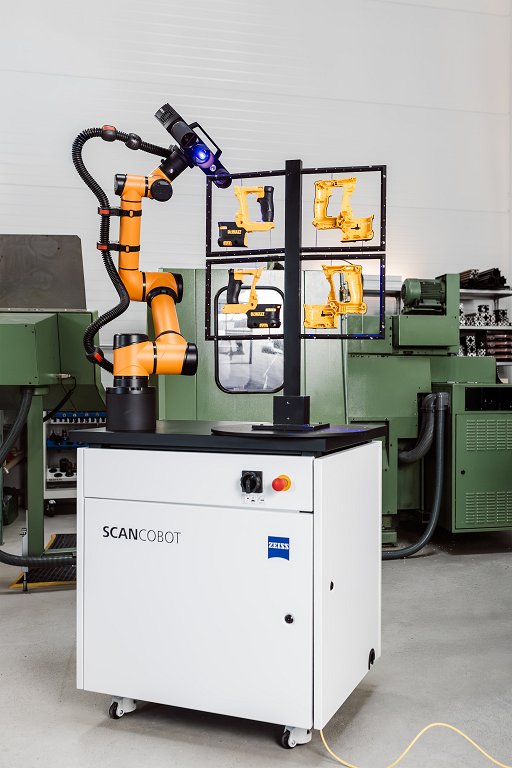

Korak dlje predstavlja ZEISS ScanCobot. V tem primeru je skener nameščen na kolaborativno robotsko roko, ki omogoča bistveno večji razpon gibanja v primerjavi s triosnim sistemom. Robotska roka samodejno zavzema različne merilne položaje okoli dela, medtem ko se objekt hkrati vrti na rotacijski mizi. Tako je mogoče učinkovito skenirati zahtevnejše geometrije in težje dostopna območja ob visoki stopnji avtomatizacije, hkrati pa ohraniti določeno prilagodljivost delovnega prostora.

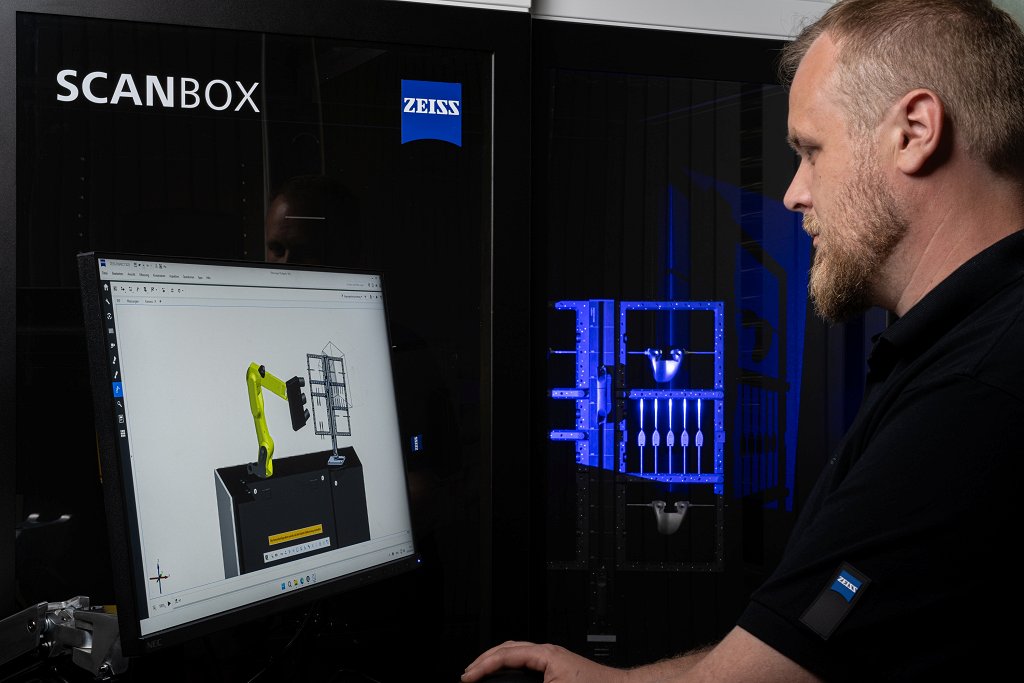

Najvišjo raven avtomatizacije predstavlja ZEISS ScanBox. S tehnološkega vidika gre za koncept, podoben ScanCobotu, vendar integriran v zaprto merilno celico, ki deluje kot samostojen sistem. Ključna razlika ni le v ohišju in ravni integracije, temveč tudi v produktivnosti procesa. Pri sistemu ScanBox se robotska roka in rotacijska miza med merjenjem premikata sinhronizirano, kar bistveno skrajša čas cikla in omogoča hitrejši zajem podatkov. Ker je celoten proces vnaprej določen in poteka znotraj zaprte merilne celice, gre za visoko avtomatizirano rešitev, namenjeno serijskim meritvam in okoljem, v katerih so hitrost, ponovljivost in zmogljivost ključne zahteve.

Čeprav se sistemi razlikujejo po stopnji avtomatizacije, imajo vsi trije isti cilj: zmanjšati odvisnost od ročnega dela, povečati ponovljivost meritev in zagotoviti zanesljivejše podatke za sprejemanje odločitev v proizvodnji.

Imate nov projekt in se sprašujete, ali bi bilo avtomatizirano merjenje smiselno?

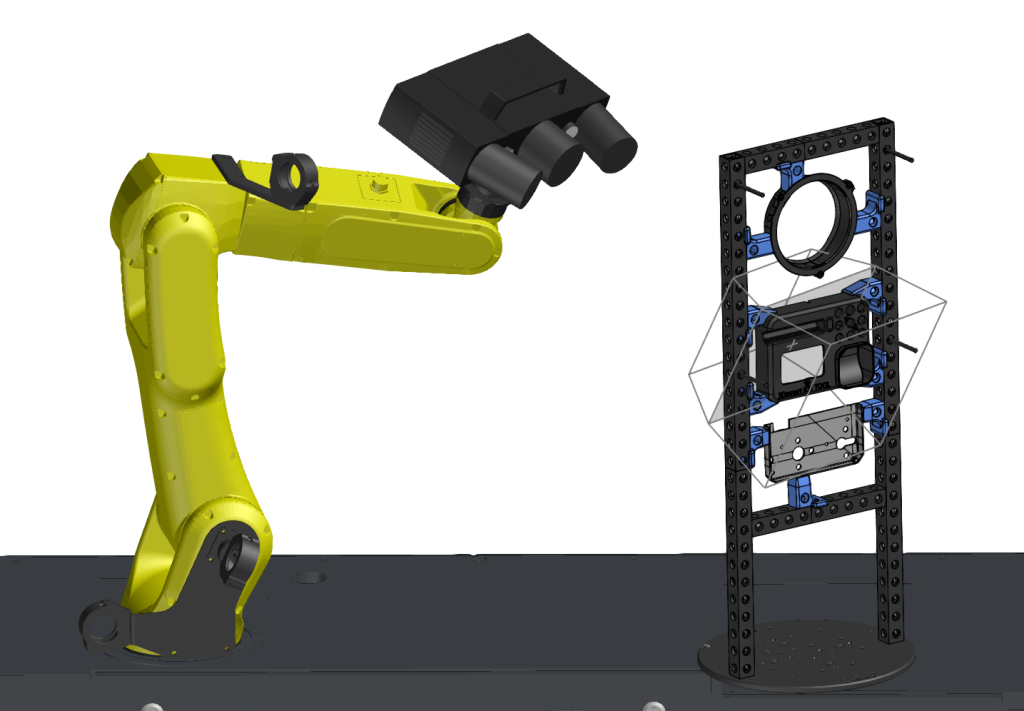

Na podlagi vašega CAD-modela lahko TOPOMATIKA pripravi simulacijo merjenja na sistemu ScanBox, s čimer lahko vnaprej preverite:

• ali je del sploh mogoče izmeriti avtomatizirano,
• kako bi potekali pozicioniranje dela in merjenje,
• ali je mogoče zajeti vse pomembne površine,
• kako bi celoten proces deloval v praksi.

Pred kratkim smo takšno simulacijo pripravili za podjetje, ki trenutno uporablja ročni sistem ATOS Q. Sistem se je izkazal kot zelo koristno orodje v pogovorih z njihovim kupcem o novem projektu.

Če želite preveriti, ali je avtomatizacija smiselna za vaš del ali delovni proces, se brez obveznosti obrnite neposredno na našega vodjo oddelka za avtomatizacijo: .

Vir: www.topomatika.si
