Ponudba prikazovalnikov znamke Newhaven
12.08.2024
Vmesnik, preko katerega uporabnik prejema sporočila elektronskih naprav ali upravlja delo stroja, zelo pogosto zahteva uporabo prikazovalnikov. Danes so tovrstne komponente na voljo po zelo ugodnih cenah, ki pa ne pomenijo kompromisa glede njihove funkcionalnosti in kakovosti.
Spodaj predstavljamo ponudbo izdelkov znamke Newhaven Display, ameriškega proizvajalca optoelektronskih izdelkov, ki se zadnjih 20 let specializira za prikazovalnike. Ponudba te družbe je zelo široka, ampak se v spodnjem osredotočamo na prikazovalnike, izdelane v dveh tehnologijah: TFT in OLED. Obe imata določene prednosti in specifične značilnosti, lahko se uporabljata v izdelkih različnih formatov, prilagojenih potrebam raznovrstnih aplikacij. Spodnja predstavitev ponudbe odraža tudi osnovne značilnosti vseh izdelkov znamke Newhaven: njihovo visoko kakovost, raznolikost in enostavno uporabo.
Vabljeni k ogledu našega kataloga, kjer je na voljo bogata dokumentacija, ki jo je proizvajalec pripravil za svoje izdelke in ki vsebuje dodatne informacije o upravljanju prikazovalnikov. Podatke o tem lahko najdemo tudi na spletu, saj ti izdelki upravljajo standardne kontrolerje, katerih funkcije in navodila za uporabo so podrobno opisana na forumih, v servisu GitHub in marsikje drugje. Zaradi tega uvedba teh prikazovalnikov ne predstavlja nobenih težav za projektante in programerje.
V tem članku govorimo o naslednjih temah:
- Različice TFT prikazovalnikov in tehnologije plošč na dotik
- Pregled parametrov, možnosti in tipičnih aplikacij
- Prednosti vmesnika MIPI DVI in prikazovalniki, ki podpirajo ta standard
- Alfanumerični OLED prikazovalniki z zelo nizkim profilom
- Prednosti in parametri grafičnih modelov
TFT prikazovalniki

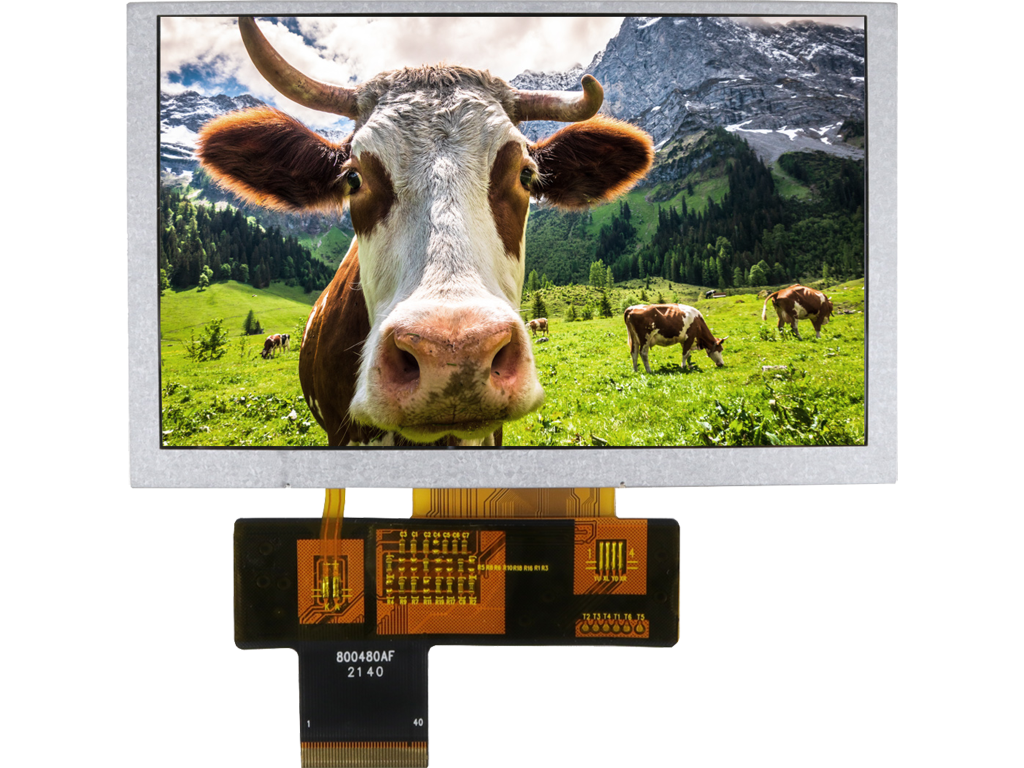

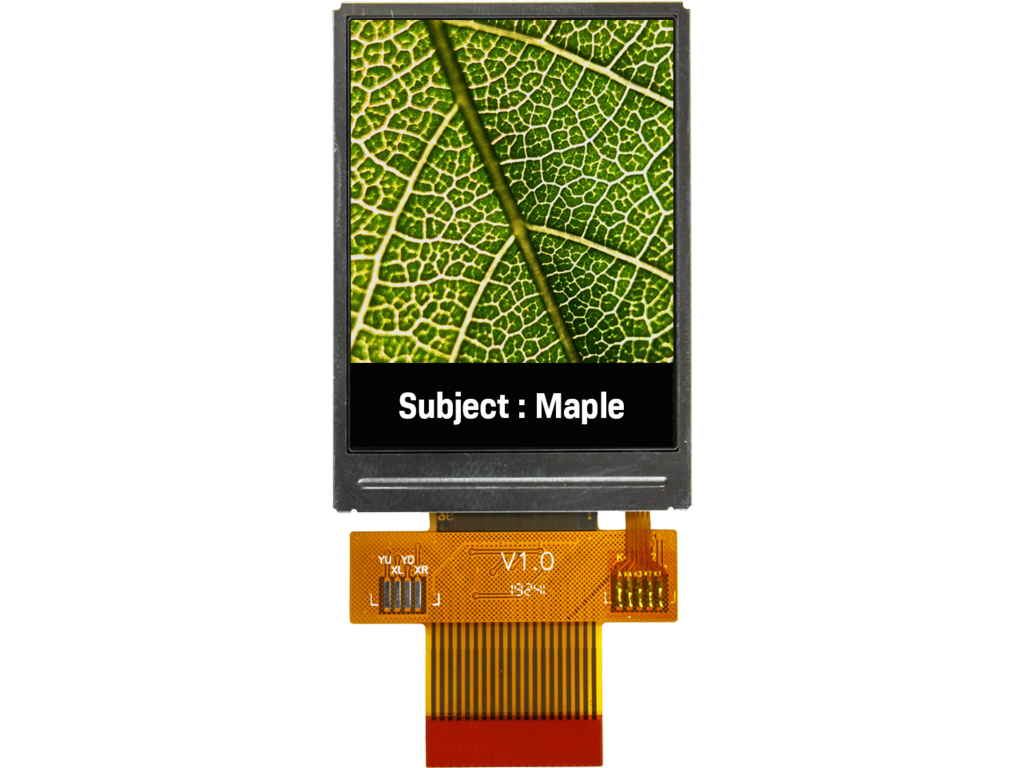

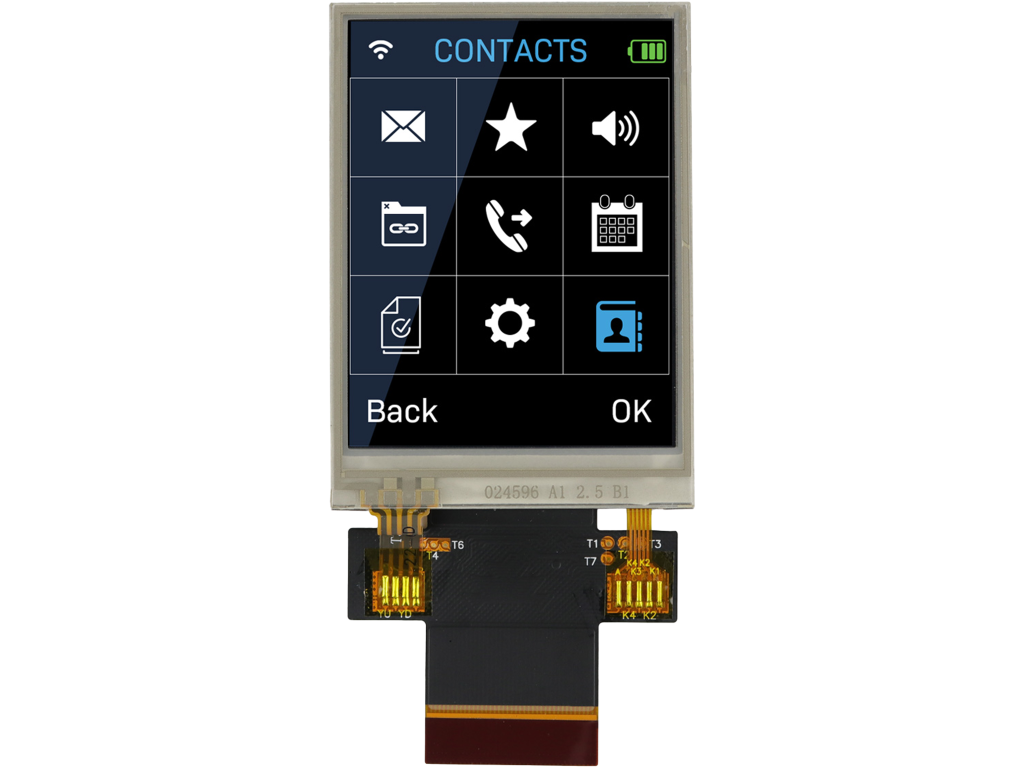

TFT prikazovalniki združujejo tehnologijo tekočih kristalov (LCD) z aktivnim upravljanjem matrice preko tranzistorjev thin-film transistor (oziroma TFT, od koder izhaja ime tehnologije). To omogoča izdelavo zaslonov z izrazitim kontrastom, bogato paleto barv, različnimi ločljivostmi in visoko frekvenco osveževanja. Tovrstni prikazovalniki se uporabljajo povsod, kjer je potreben prikaz barvne slike, zapleten grafični vmesnik itn.. Med izdelki znamke Newhaven so na voljo različice, opremljene z uporovnimi ploščami (optimalnimi za preproste naloge, z možnostjo uporabe v rokavicah) in kapacitetnimi ploščami (občutljivejšimi), med katerimi najdemo tudi prikazovalnike s funkcionalnostjo multitouch, ki omogoča med drugim upravljanje z zapletenejšimi gibi.
Osnovni parametri
Ponudba družbe Newhaven obsega izdelke z ločljivostjo od 128 x 160 do 800 x 600 pikslov in diagonalo od 1,8 palca do 7 palcev. Na voljo so različice z montažnimi odprtinami ali montažnimi okvirji ter namenjene za uporabo v navpičnem ali vodoravnem položaju in veliko drugih, specifičnih variant. Nekateri modeli spadajo v skupino IPS (iz in-plane switching), ki jo odlikuje velika gostota pikslov in boljša kakovost slike.
Predmetni izdelki imajo kontrast od 200:1 do 1000:1, nekateri od njih pa so opremljeni z razsvetljavo, ki omogoča branje tudi v sončni svetlobi (svetlost do 1200 cd/m2). Poudariti velja, da se številni od teh izdelkov zaradi nizke napajalne napetosti in majhne porabe energije lahko uspešno uporabljajo v baterijsko napajanih napravah (kot so npr. merilni instrumenti, GPS sprejemniki) ter v delih opreme vozil, industrijskih strojih itn..
Razpoložljivi krmilniki in vmesniki

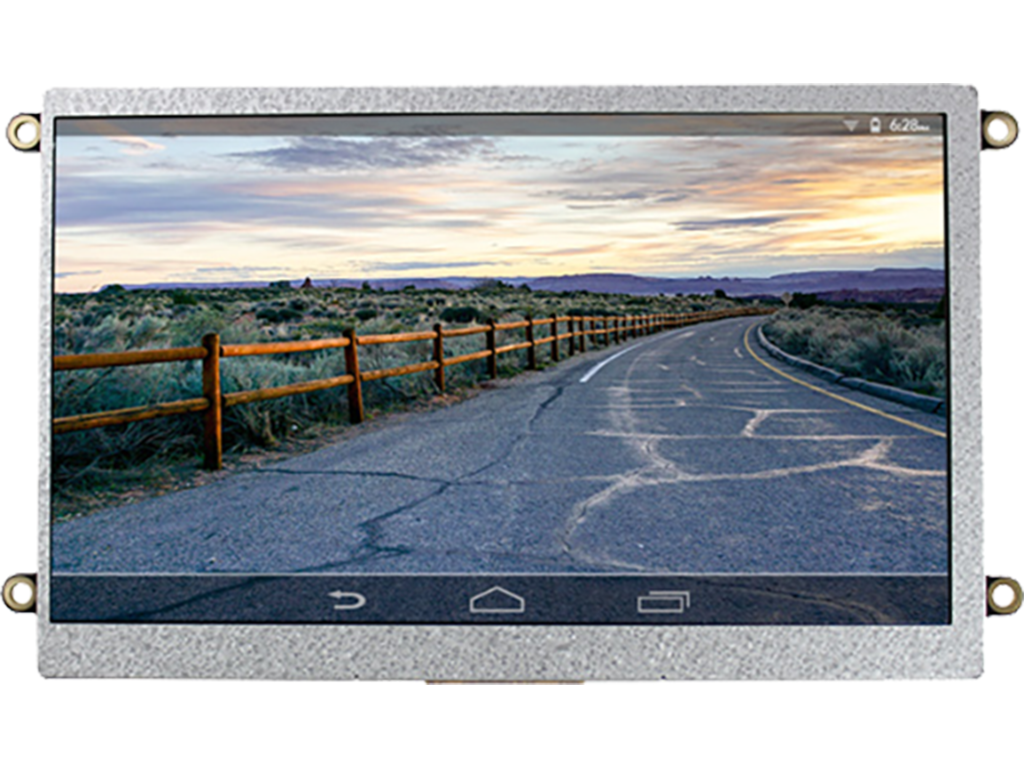

V večini primerov se prikazovalniki priključijo preko trakov z rastrom 0,5 mm ali 0,8 mm, ampak proizvajalec nudi tudi izdelke, opremljene z dekoderjem signala HDMI, zaradi česar se lahko uporabljajo brez posebnih knjižnic in protokolov, preko tipičnega izhoda (npr. iz kompaktnega ali enoploščnega računalnika, ki deluje v tako imenovanem načinu kioska).
Newhaven je razvil tudi prikazovalnike, skladne z vedno popularnejšim vmesnikov MIPI DSI (iz Mobile Industry Processor Interface Display Serial Interface). Ta standard je bil razvit za zaslone z visoko ločljivostjo za mobilne naprave (telefone, tablične računalnike itn.). Vedno pogosteje ga izvorno podpirajo mikroprocesorji, namenjeni za tovrstne aplikacije. Tako na primer vsi računalniki iz skupine Raspberry Pi (razen miniaturne različice Zero) imajo vgrajene izhode DSI (modeli vrste Compute Module GPIO imajo celo 2 takšna vmesnika).
Pri tem velja poudariti, da plošče na dotik prikazovalnikov znamke Newhaven imajo izhode v obliki zaporednih podatkovnih vodil, kot sta npr. I2C in SPI.
OLED prikazovalniki

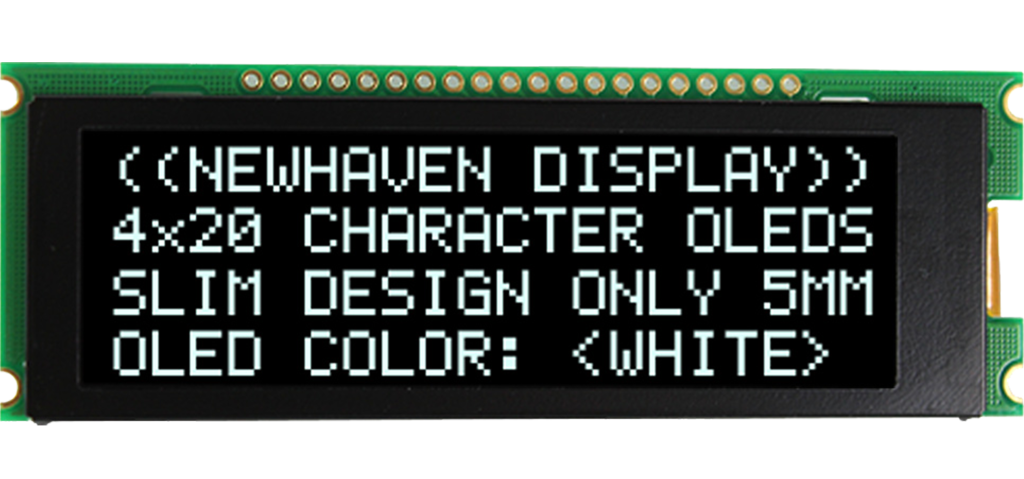

Newhaven prikazovalnike OLED proizvajal v alfanumeričnih in grafičnih različicah. Prve delujejo podobno kot dobro poznani LCD prikazovalniki. Imajo vgrajen krmilnik US2066, ki ga lahko brez težav upravljamo z mikrokontrolerjem ali mikroprocesorjem preko vzporednega ali zaporednega podatkovnega vodila (I2C, SPI) – odvisno od modela. Tovrstni prikazovalniki so na voljo v formatih 16 x 2, 20 x 2 in 20 x 4, pri čemer so znaki veliki od 1,82 x 4,45 mm do 3,7 x 5,95 mm. Ker tehnologija OLED ne zahteva razsvetljave, te izdelke odlikuje zelo nizek profil (tudi 2,5 mm, če ne upoštevamo PCB ploščice) in možnost branja ob poljubnih svetlobnih razmerah. Njihova dodatna prednost pred LCD prikazovalniki je široko temperaturno delovno območje, ki sega od -40°C do 80°C/85°C. Slika v tehnologiji OLED ima tudi večji kontrast, kar zagotavlja boljšo berljivost prikaza.
Alfanumerični
Grafični OLED prikazovalniki

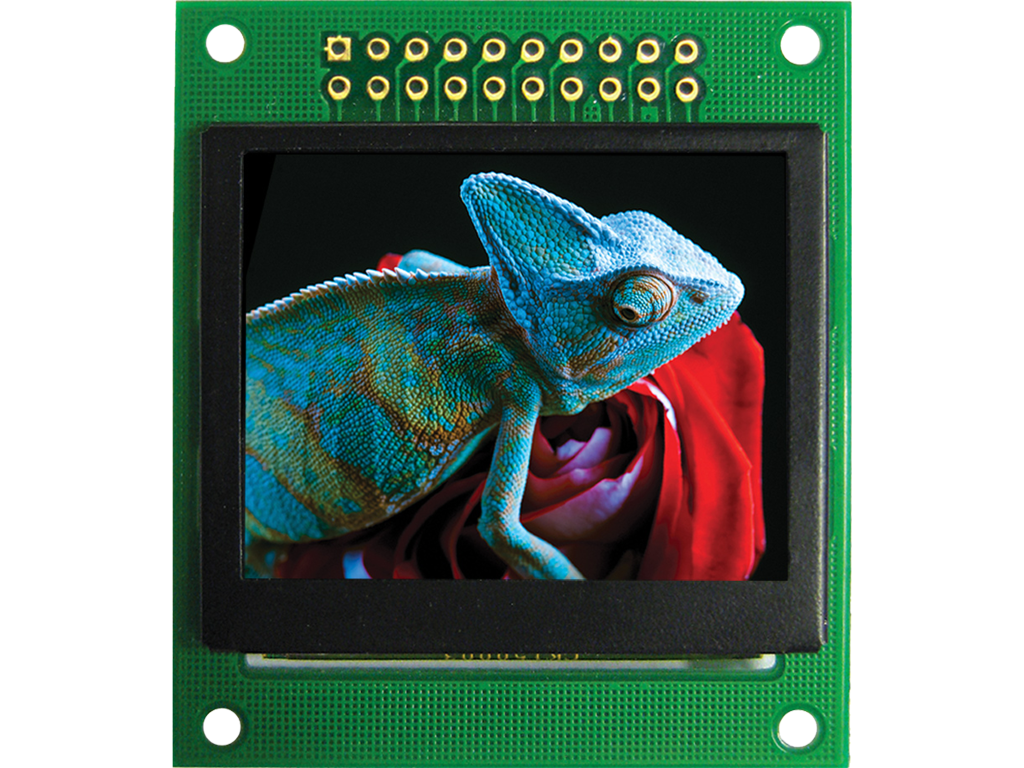

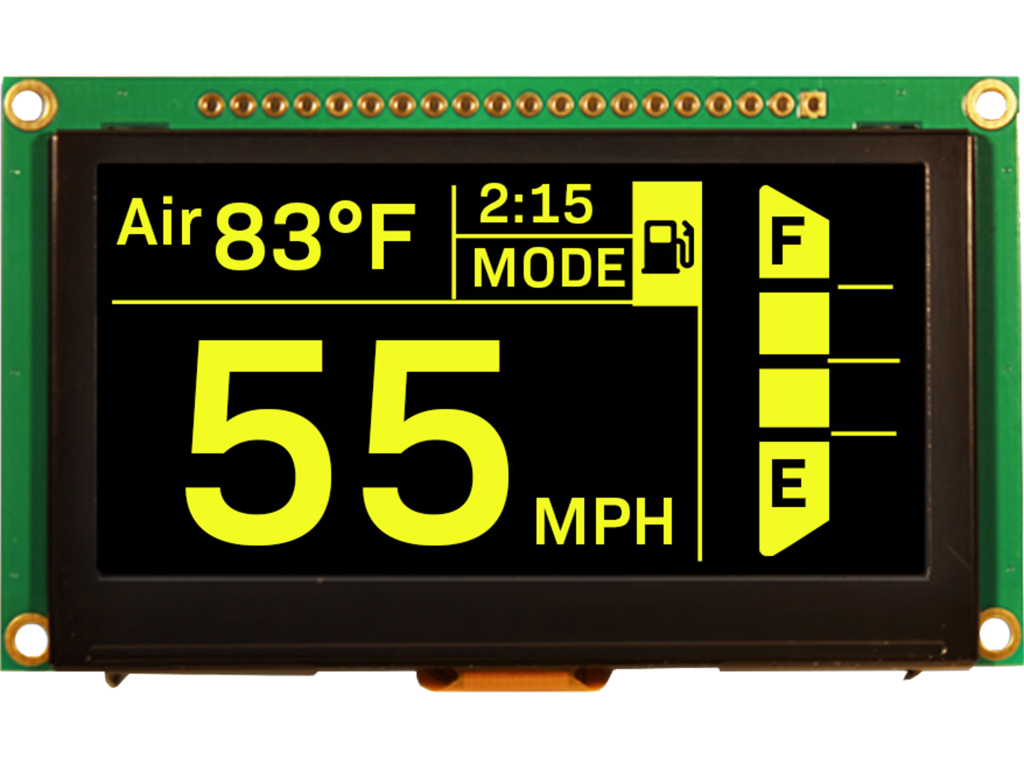

Med grafičnimi OLED prikazovalniki ločimo enobarvne (bele, rumene, modre) in RGB modele. Izdelki so na voljo z diagonalami od 2,23 palca do 3,12 palca ter ločljivostmi 128 x 32, 128 x 64 in 256 x 64 pikslov. Prikazovalniki se upravljajo preko popularnih kontrolerjev SSD1305 ali SSD1322, ki ju podpirajo številne brezplačne knjižnice, ki so na voljo za vse popularne platforme (vključno z Arduino). Izdelki se napajajo z napetostjo 3 V ali 3,3 V DC, kar pomeni, da so odlični za uporabo v mobilnih napravah, saj njihova vgradnja ne pomeni večje zapletenosti napajalnih krogotokov. Tudi v tej skupini izdelkov so na voljo različice s ploščo na dotik, ki omogočajo izdelavo varčnih in intuitivnih vmesnikov. Izhodi prikazovalnikov imajo obliko traku ali THT polja z rastrom 2,54 mm.
Besedilo sestavila Transfer Multisort Elektronik Sp. z o.o.
