Ločni ročaji z električnim stikalom

04.10.2021

Ločni ročaji z električnim stikalom omogočajo upravljanje varnostnih zaklepov in večplastnih zaklepnih sistemov z enoročnim odpiranjem vrat oz. zaščitne naprave.

Novi ročaji EBR-SWB so sestavljeni iz bistabilnega, normalno odprtega (NO) kontakta. Preklop poteka z vijolično tipko in je aktiven tako dolgo, Untitleddokler tipke znova ne aktivirate. Ročaji iz linije izdelkov Ergostyle® se tako uporabljajo povsod, kjer mora biti preklop aktiven dlje časa.

Ročaji EBR-SWM z monostabilno električno stikalno funkcijo imajo tako odpiralni (NO) kot zapiralni (NC) kontakt. Preklop funkcije poteka s pritiskom modrega gumba (monostabilni kontakt). Ti ročaji se navadno uporabljajo na strojih ali zaščitnih napravah.

Svetleči diodi (zelena in rdeča) je z zunanjim logičnim vezjem mogoče konfigurirati tako, da prikazujejo stanje tipke (npr. tipka v normalnem položaju: sveti zelena dioda; tipka aktivirana: rdeča dioda ne sveti).

2Ločni ročaji z električno stikalno funkcijo so izdelani z zaščito IP65 po EN 60529.

Na voljo so naslednje standardne izvedbe:

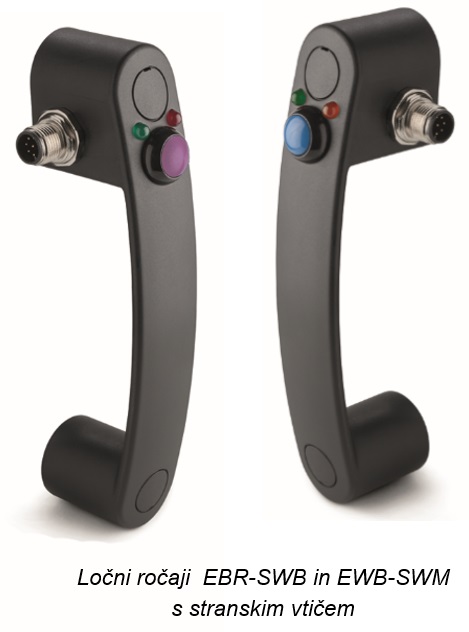

– z vtičem (zadaj, desno ali levo), pocinkano jeklo, 8-polni priključek;

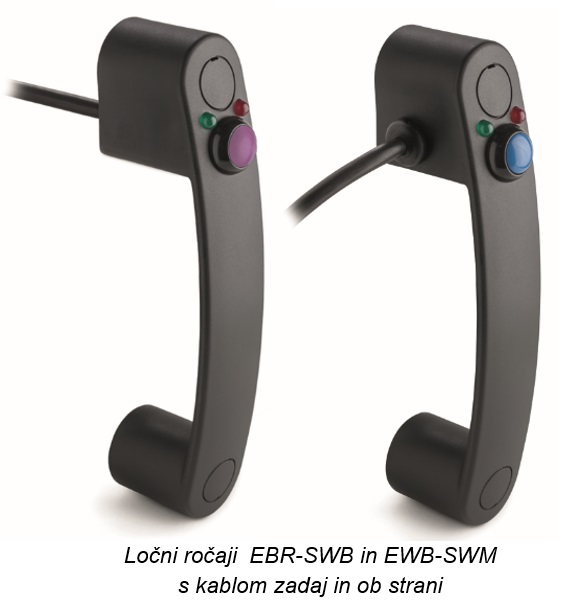

– z 8-polnim kablom (zadaj, desno ali levo) dolžine 2,5 ali 5 m.

Celotno paleto izdelkov, pa tudi podatkovne liste, risbe in tabele s kodami ter dimenzijami najdete na spletnem naslovu elesa-ganter.com.
