Konformni nadzor temperature orodij za brizganje
05.08.2021
Konformni nadzor temperature v orodjih za brizganje je uveljavljena metoda optimizacije kakovosti izdelkov ter bistveno skrajša čase ciklov brizganja. Kljub temu pa se na splošno uporablja le za izdelke s kompleksno geometrijo. V nadaljevanju je predstavljen primer brizganja ohišij testov za covid-19, ki dokazuje, da temperiranje orodja za brizganje v bližini gravure lahko poveča kakovost ter predstavlja ekonomično rešitev za ploščate izdelke enostavnih oblik.
Pogosto se konformni nadzor temperature uporablja le pri brizganih izdelkih zelo kompleksnih geometrij, saj je pri takih izdelkih zelo težko, če ne celo nemogoče ustrezno nadzirati temperaturo s konvencionalnimi vrtanimi kanali za temperiranje. V številnih primerih se tako konformni nadzor temperature orodij za brizganje uporablja le kot rešitev za odpravljanje težav pri brizganju. Kljub temu pa možnost skrajšanja časov ciklov in izboljšanje kakovosti brizganih izdelkov ponuja veliko več, kot velja splošno.
Malokdo bi pomislil na uporabo konformnega nadzora temperature za ploščate brizgane izdelke brez področij z bolj kompleksnimi oblikami. Že zaradi možnosti, da tehnologija konvencionalnega vrtanja kanalov za temperiranje lahko zagotavlja dokaj dobre rezultate brizganja razvijalci orodij za brizganje ne izkoristijo možnosti izvedbe napredne kalkulacije, ki pokaže, kaj je bolj ekonomično, temperiranje s konvencionalno vrtanimi kanali ali konformnim temperiranjem.
»Zasnova za konvencionalen (zgoraj) in konformni (spodaj) nadzor temperature v orodju za brizganje. Vir: Contura MTC
Primer: ohišje testa za covid-19
V preteklosti se je konformno temperiranje orodij izjemno izkazalo pri brizganju ploščatih komponent. Že pri izdelavi gramofonskih plošč in zgoščenk se je uporabljalo hlajenje neposredno pod gravuro. Pri tem je zanimivo vprašanje, zakaj se ti ploščati izdelki niso enostavno temperirali s kanali izdelanimi s konvencionalno tehnologijo vrtanja ali frezanja ter tesnili s tesnilnimi obročki? Odgovor na to vprašanje je precej preprost. Konformni nadzor temperature v orodjih je bila veliko bolj ekonomična možnost.
»Komplet za hitro testiranje ima osrednjo vlogo pri spopadanju s pandemijo covid-19. Vir: Contura MTC
V trenutnih razmerah povezanih s pandemijo covid-19 in pogostem pomanjkanju medicinskih izdelkov za enkratno uporabo s področja industrije brizganja plastike, je proizvodnja ohišij za testiranje na covid-19 zanimiv primer. Za ta primer so v podjetju Contura MTC jasno predstavili prednosti vložkov orodij za brizganje s konformnim nadzorom temperature, čeprav gre za ploščat izdelek enostavne oblike.

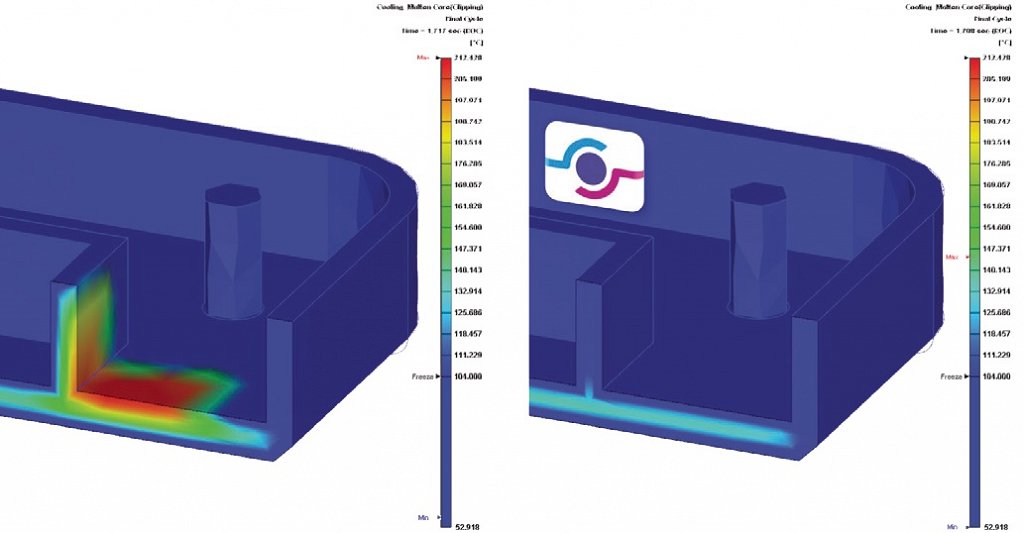

»Pri konvencionalnem nadzoru temperature v orodju za brizganje nastanejo področja v bližini sten in reber, kjer je temperatura bistveno višja kot na ploščatih delih izdelka. S konformnim temperiranjem se ta področja lahko odpravijo, saj se kanali za temperiranje lahko izdelajo povsem zraven teh kritičnih delov. Vir: Contura MTC
Bistveno krajši časi ciklov brizganja
Primerjava časov ciklov brizganja je pokazala nezanemarljivo izboljšavo ob uporabi konformnega nadzora temperature v orodju. Snovanje kanalov za nadzor temperature je jasno pokazalo, da se temperaturo lahko nadzira bližje in bolj enakomerno pod površino gravure. Konformni nadzor temperature lahko bistveno izboljša prenos toplote med gravuro in staljeno plastiko, kar omogoča bistveno skrajšanje časa hlajenja in časa cikla brizganja. Ob primerjavi časov ciklov različno temperiranih orodij za brizganje se je izkazalo, da je čas cikla pri konvencionalno temperiranem orodju 5,5 sekunde, medtem ko je čas cikla pri konformno temperiranem orodju za brizganje 3,5 sekunde. V predstavljenem primeru je dodatna investicija v konformni nadzor temperature v orodju zagotovila 57-odstotno izboljšanje produktivnosti v primerjavi s konvencionalnim temperiranjem. Ta dodatna investicija se je tako izplačala v manj kot treh mesecih.
