Celovite rešitve za avtomatiko znamke Eaton Electric

18.05.2021

Programirljivi krmilniki easyE4 in druge komponente

Komponente za avtomatiko so ena specialitet TME. V bogati ponudbi izdelkov, ki jih imamo v skladiščih pripravljene za pošiljanje, so izdelki znamke Eaton Electric ena najpomembnejših in najštevilčnejših skupin. Odlikuje jih visoka kakovost in celovit pristop k vprašanju avtomatizacije. Lahko se uporabljajo povsod, kjer je treba uvesti ali izboljšati samodejne postopke proizvodnje, obdelave, skladiščenja ali evidentiranja. Spodaj predstavljamo pregled univerzalnih izdelkov znamke Eaton Electric, ki omogočajo izdelavo naprednih sistemov avtomatizacije. To so med drugim programirljivi krmilniki, kontaktorji, odklopniki za motorje, stikala, kontrolke in nadzorne kasete .

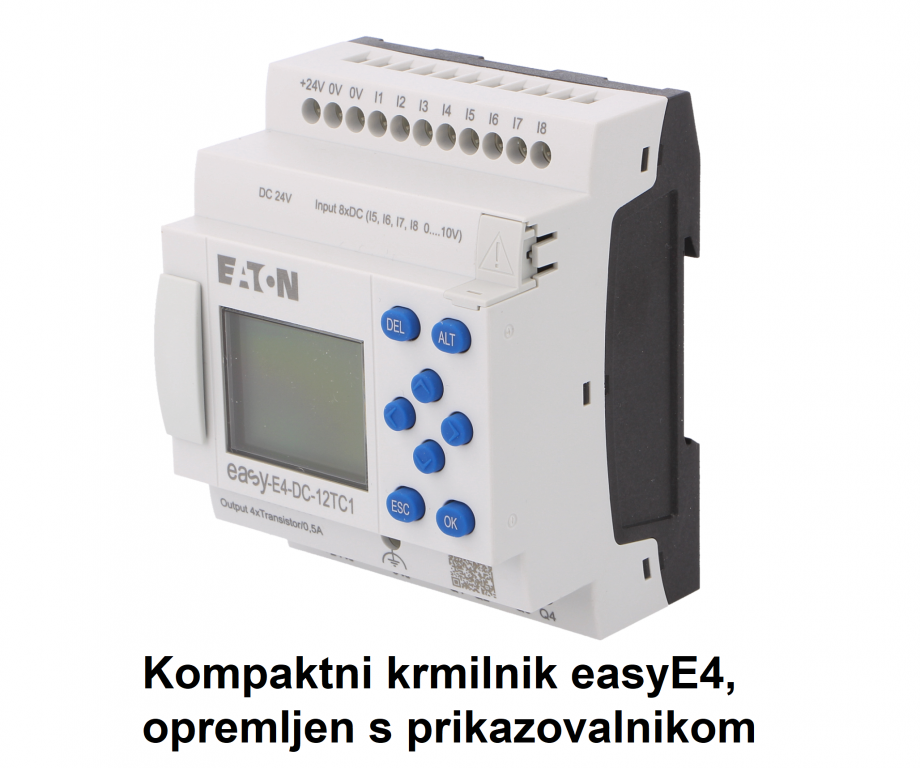

Krmilniki easyE4

Majhen programirljivi krmilnik lahko sam po sebi predstavlja srce sistema avtomatizacije, celo v primeru zapletenih naprav. Enostavni krmilniki easyE4 zaradi svojih funkcionalnosti omogočajo uvedbo zapletene arhitekture upravljanja in nadzora avtomatiziranih sistemov. Serija easyE4 zaradi modularne zasnove in združljivosti z drugimi izdelki znamke Eaton je odlična tako za upravljanje strojev ali delov proizvodne linije kot tudi za avtomatizacijo razsvetljave stavb.

Osnovna enota (oziroma sam krmilnik) je lahko, odvisno od modela, opremljena z: največ 8 digitalnimi vhodi ali največ 4 analognimi vhodi z 12-bitno ločljivostjo, vsaj 4 in največ 8 tranzistorskimi ali relejnimi izhodi, opcijskim prikazovalnikom, tipkovnico, priključkom za pomnilniške SD kartice za shranjevanje programa krmilnika in pridobljenih podatkov, priključek RJ-45 za povezave z lokalnim omrežjem Ethernet in priključkom za vmesnike easyConnect, namenjene za prenos podatkov med osnovno enoto in razširitvenimi moduli. Na en rele easyE4 lahko neposredno priključimo največ 11 dodatnih modulov in tako dobimo na voljo maksimalno število 188 vhodov/izhodov. Modeli UC so univerzalni, lahko se napajajo s katero koli od naslednjih napetosti: 12 V DC, 24 V DC ali 24 V AC. Različica AC podpira napetosti od 100 V do 240 V AC ali DC.

Metode programiranja krmilnikov EasyE4

Serijo easyE4 lahko programiramo na enega od štirih načinov, ki so na voljo v okolju easySoft. Prvi način je klasična metoda lestvičaste sheme, ki jo pozna večina inštalaterjev, ki se ukvarjajo z avtomatiko. Drugi način je strukturirano besedilo oziroma koda, ki jo brez težav obvlada vsakdo, kdor pozna osnove programiranja v enem od osnovnih besedilnih jezikov (C++, Java, Python itn.). Preostala načina sta EDP shema in blokovni prikaz. Zaradi te raznolikosti bo vsak inštalater našel rešitev, ki mu ustreza. Velja pripomniti, da so izdelki iz serije easyE4 združljive nazaj, kar pomeni, da lahko izvajajo programe, napisane za prejšnje različice programirljivih relejev znamke Eaton iz serij easy500/700/800/MFD.

Krmilniki easyE4 omogočajo ne samo upravljanje dela naprav ampak tudi pridobivanje podatkov o stanju sistema. Spremljani podatki se lahko uporabniku posredujejo preko vgrajenega prikazovalnika ali pošljejo preko lokalnega omrežja (LAN) na strežnik. Tako zbrani podatki omogočajo, da v resničnem času daljinsko upravljamo priključene naprave. Temu je namenjena med drugim avtorska rešitev EATON, okolje Galileo, ki omogoča prikaz podatkov v obliki strani HTML5 v običajnem spletnem brskalniku). Ta rešitev omogoča tudi prilagajanje prikazanih podatkov in nadzor dela celotnega sistema.

Celovita avtomatizacija s komponentami Eaton

Sami krmilniki, čeprav so »možgani operacije«, niso popolnoma funkcionalni brez visokokakovostnih posredovalnih komponent za upravljanje ciljnih naprav. Družba Eaton Electric preko trgovine TME nudi celo vrsto rešitev za izdelavo zapletenih sistemov avtomatizacije, ne glede na njihov namen.

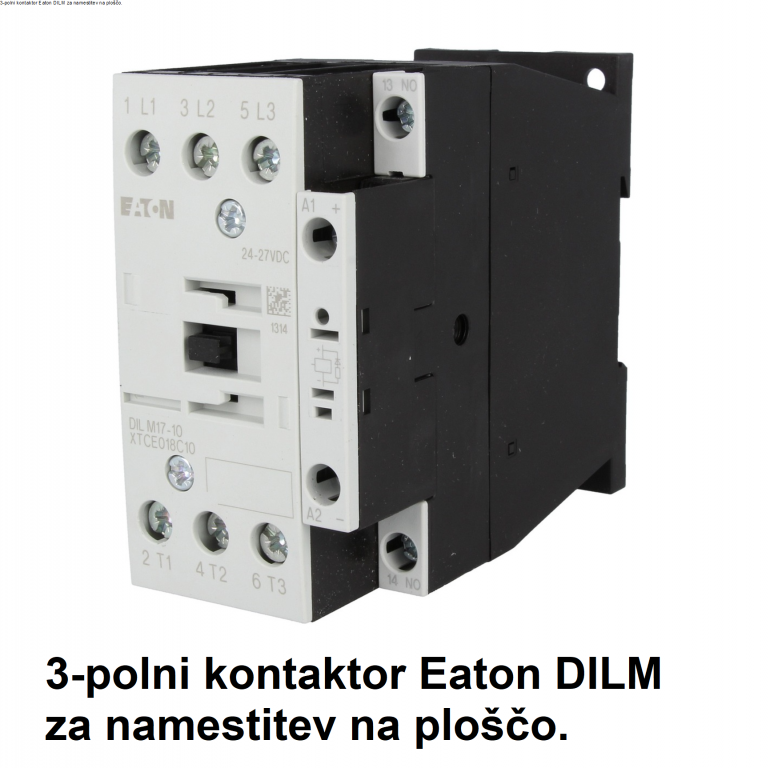

Moduli kontaktorjev iz serije DILM

Kontaktorji DILM (poznani tudi kot »DIL M«) znamke Eaton so na voljo v več različicah. V katalogu TME lahko najdemo komponente, namenjene za delo z največjim tokom 170 A. To so 3- in 4-polne komponente za namestitev na montažno ploščo ali DIN tračnico. Pomembno je, da kontaktorji na enosmerni tok imajo enake mere kot kontaktorji na izmenični tok. Za kontaktorje DILM so na voljo tudi številni dodatki, kot so npr. pomožni kontakti, filtri (dušilke) in prenapetostni omejevalniki. Za izbiro komponente v katalogu TME s pomočjo filtrov poiščite ustrezno rešitev:

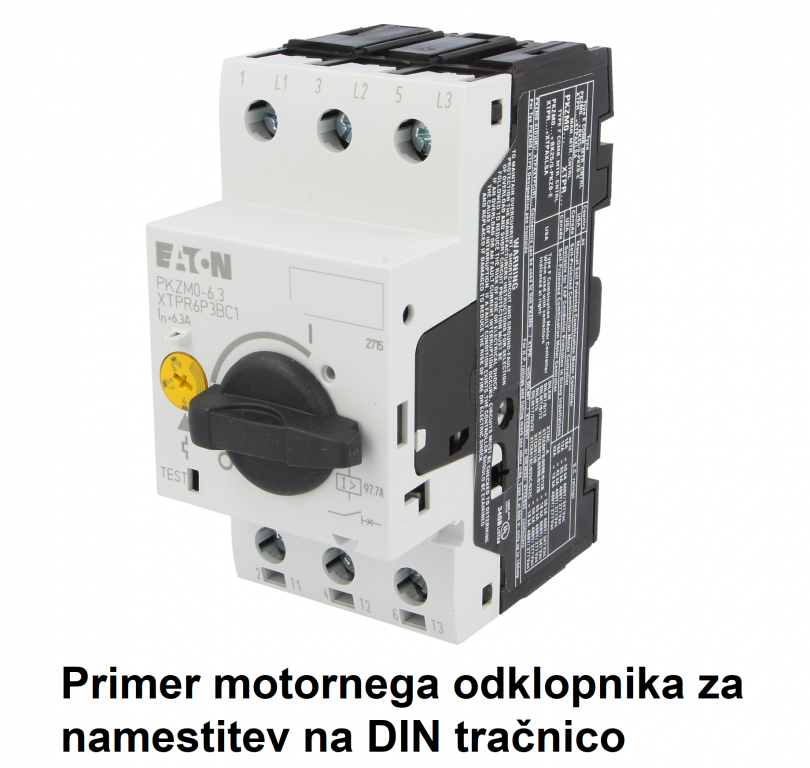

Motorni odklopniki PKZ

Zaščitne komponente iz družine PKZ, ki obsega več serij, se lahko uporabljajo za zaščito različnih obremenitev, npr. transformatorjev, toda so njihov glavni namen električni motorji. Modeli PKZ so na voljo v različicah, opremljenih s sprožilniki s tokom reakcije od 0,1 A do 63 A (nastavljivo območje je odvisno od modela), namenjenih za različne uporabe, vse do  moči 34 kW. Motorje zaščitijo pred preobremenitvami in izpadom faze in imajo dodatne prenapetostne sprožilnike. Zasnovani so za uporabo skupaj s kontaktorji DILM, s katerimi se lahko združujejo v skupine na DIN tračnici. Na voljo s v različicah, opremljenih z gumbi (do 25 A) ali z vrtljivimi stikali (nad 63 A), ki se lahko uporabljajo tudi kot zasilni odklopniki. Dodatno TME nudi tudi pomožne in signalizacijske kontakte ter rastne in podnapetostne sprožilnike.

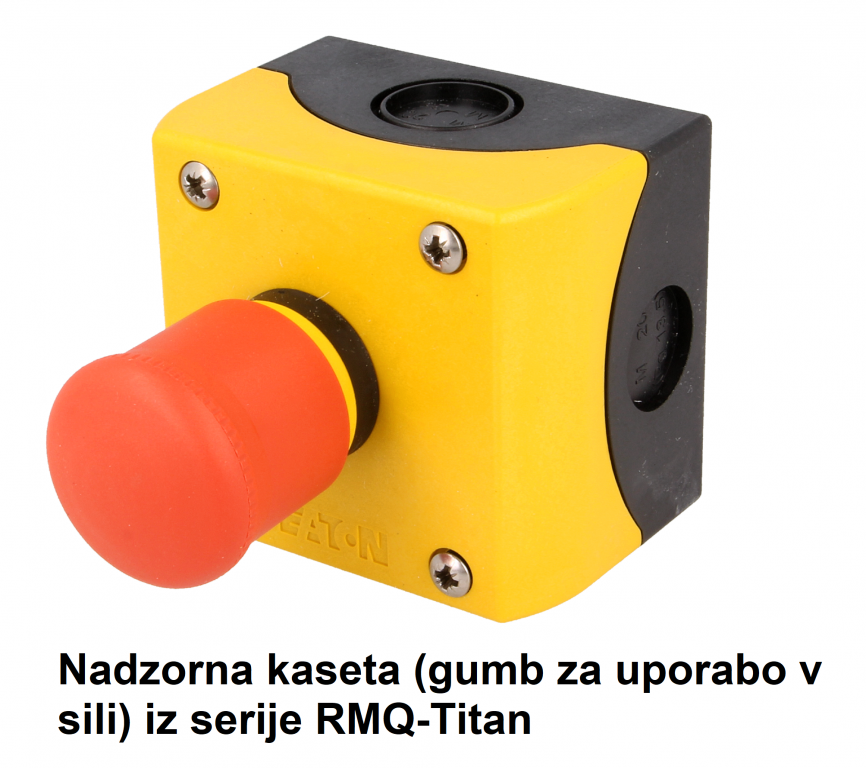

Stikala in kontrolke RMQ-Titan

Vsak sistem avtomatizacije predvideva nadzor operaterja in kontrolo samodejnih postopkov, vsaj pri zagonu in morebitni zasilni ustavitvi. Stikala in kontrolke znamke Eaton so razvrščene v družine RMQ-Titan in RMQ-16. To niso samo gumbi in signalizacijski elementi ampak tudi potenciometri, panelne vtičnice USB in RJ45, stikala I/O (ON/OFF) in vrtljiva stikala ter osvetljeni varnostni gumbi. V katalogu TME najdemo tudi industrijske krmilne palice, upravne kasete in celo drobne dodatke, kot so npr. rezervni ključi, informacijske tablice, leče za gumbe različnih barv ali z napisi. Izdelki iz skupine RMQ v katalogu TME predstavljajo izčrpno ponudbo osnovnih komponent, potrebnih v vsakem sistemu avtomatizacije.

Izvorno besedilo: www.tme.eu
