Industrijske elektronske komponente znamke Panasonic Industry
02.02.2021
Najvišji standardi za avtomatizacijo in proizvodnjo
- Tipala gibanja znamke Panasonic za pametne stavbe
- Elektromagnetni in polprevodniški releji
- Stikala znamke Panasonic
- Pasivne komponente znamke Panasonic
V katalogu TME posebno mesto ima ponudba izdelkov znamke Panasonic Industry, ki obsega široko izbiro izdelkov za proizvodnjo visokokakovostnih elektronskih naprav. mednje spadajo tako drobne pasivne komponente, kot so npr. precizni upori, kot tudi elektromehanski deli, kot so npr. releji. Celotna ponudba izdelkov znamke Panasonic Industry si gotovo zasluži ogled. Spodaj predstavljamo izbrane komponente, ki reprezentativno odražajo kakovost, zanesljivost in raznolikost ponudbe tega poznanega japonskega proizvajalca.
Tipala gibanja znamke Panasonic za pametne stavbe

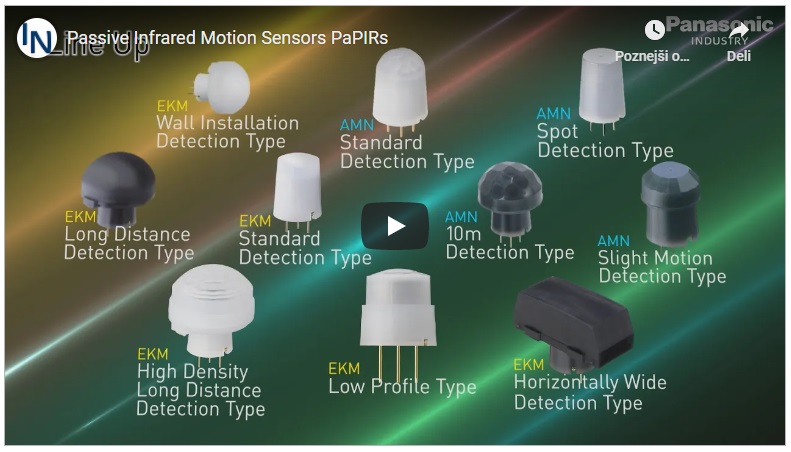

V številnih sistemih avtomatizacije, tudi v pametnih stavbah in alarmnih sistemih, se uporabljajo odsevna tipala gibanja. Komponente te vrste so v ponudbi družbe Panasonic označene s kratico PaPIR, ki pomeni Panasonic Passive Infrared (oziroma Pyroelectric). V katalogu TME sta na voljo dve seriji teh komponent. To so digitalna tipala, namenjena za namestitev na PCV ploščici (THT), izdelana iz okolju prijaznih materialov.
Prva serija obsega elemente za splošno rabo, EKMC. Opremljena je s tremi vrstami leč: standardnimi, profiliranimi za naprave, ki se namestijo na steno, in namenjenimi za zaznavanje gibanja na velike razdalje (do 12 m). Poleg nadzora in samodejnega upravljanja razsvetljave se ti izdelki uporabljajo v sistemih HVAC, strojih za javno rabo (kot so npr. avtomati za prodajo vozovnic) in celo v večfunkcijskih tiskalnikih. Te komponente so na voljo z digitalnimi in analognimi izhodi.
Serija EKMB nudi enako izbiro leč, njena dodatna prednost je izjemno nizka poraba energije (celo 1μA) in velika odpornost na motnje s frekvencami, ki dosegajo gigaherce, zato so te digitalne komponente prilagojene za uporabo v aplikacijah s področja IoT, vključno z mobilnimi in baterijsko napajanimi napravami.
Elektromagnetni in polprevodniški releji
Glavna naloga vsakega sistema avtomatizacije je upravljanje, ki se najpogosteje izvaja s pomočjo relejev. Na tem področju družba Panasonic Industry nudi komponente s široko izbiro parametrov, prilagojenih za številna področja uporabe, različnih velikosti.
Miniaturni releji iz serije DE, DK, DS-P so prilagojeni za preklapljanje tokov celo do 10 A. Zasnovani so v skladu z industrijskimi standardi, določenimi za električno opremo v EU, na Japonskem in v ZDA. Ne uporabljajo se samo v napajalnikih in krmilnikih ampak tudi v potrošniških napravah, RTV opremi in beli tehniki. Obremenitve kontaktov lahko pri teh serijah znašajo celo 300 W (odvisno od modela), zato se ti izdelki uporabljajo v potrošniški avtomatiki.
DE:
DSP:
DK:
Druga vrsta relejev znamke Panasonic so signalne subminiaturne komponente, kot je npr. serija TX. Zasnovani so posebej za uporabo v preciznih komunikacijskih in merilnih napravah in v medicinski industriji, ob majhnih merah imajo dobre izolacijske parametre (2000 V DC). Sorodna rešitev je serija kompaktnih relejev AGN z veliko občutljivostjo.
Njihova nazivna napetost navitja lahko, odvisno od modela, znaša celo 3 V DC ob porabi energije približno 140 mW. Tudi te komponente so zasnovane predvsem za uporabo v telekomunikacijskih in merilnih aplikacijah ter v avdio in video napravah in varnostnih sistemih. Tukaj velja omeniti še dve skupini izdelkov: nizkoprofilne elemente iz serij AGQ in TX, ki so svojevrstne miniaturne različice serij TX in AGN z zelo podobnimi parametri in področji uporabe. Namenjene so tako za THT kot tudi za SMT namestitev in se lahko nameščajo neposredno na ploščico (strojno) ali v podstavkih v standardu DIL.
Pozornost si zaslužijo tudi enofazni releji SSR – polprevodniški releji iz serije AQ-H. Zaprti so v tipičnih ohišjih za namestitev na PCB in so prava alternativa elektromehanskim komponentam. Imajo dielektrično izolacijo do 5000 V AC in so prilagojeni za napetosti, kakršne srečamo tako v ameriških kot tudi v evropskih energetskih omrežjih (maks. 600 V AC). Odlikuje jih nizek krmilni tok (50 mA) in široko temperaturno delovno območje (od -30°C do 85°C).
Stikala znamke Panasonic
Stikala so droben, ampak pomemben element vseh naprav, povezanih z avtomatizacijo, ne samo kot del nadzornih plošč, ampak tudi kot del mehanizmov, npr. v vlogi končnega stikala. Opravljajo različne funkcije, ampak ne glede na konkretno nalogo se od stikal v industrijski in potrošniški avtomatiki zahteva predvsem zanesljivost, dolga življenjska doba in odpornost na težke delovne razmere, kot so npr. visoka ali nizka temperatura, prah in vlaga. Na te dejavnike so izpostavljene komponente, nameščene npr. v avtomobilih in drugih vozilih in v sesalcih.
Stikala Snap Action iz serij ASQ, ABJ in ABS znamke Panasonic so namenjena ravno za tovrstne aplikacije. Mehanizem, zaščiten s tesnilom, in zaprto ohišje zagotavljajo razred celovitosti IP67, tako da so ti izdelki odporni tako na prah kot tudi na politje s tekočino. Poleg tega lahko delajo pri temperaturi od -45°C do 85°C. V katalogu TME so na voljo v več različicah: subminiaturnih, z vzvodom (tudi z vzvodom, ki simulirajo rolo), namenjenih za tiskano namestitev ali za spajkanje na vodnike.
Posebna vrsta stikala, ki se uporablja v široko razumljeni avtomatizaciji, so tipalna stikala. Panasonic nudi med drugim seriji ESE13 in ESE18 tovrstnih komponent. Ti elementi odgovarjajo za zaznavanje prisotnosti nosilca v elektronskih napravah (plošče v predvajalniku ali kartice v digitalnem aparatu) ali odprtja pokrova. Odlikujejo jih majhne mere (npr. višina 1,2 mm, širina 4,2 mm) in prilagoditev za površinsko namestitev (SMT).
Kod japonski prvak na področju miniaturizacije družba Panasonic nudi tudi mikrostikala vrste TACT v kompaktnih ohišjih, namenjena za površinsko namestitev. V katalogu TME so to med drugim serije EVQQ2, EVQPL in EVPAA. Spodnji del slednjih je velik samo 3,5 mm na 2,9 mm. Ti izdelki so namenjeni predvsem za naprave s področja potrošniške elektronike, kot so npr. mobilni telefoni, prenosni računalniki, prenosni in avtomobilski avdio predvajalniki itn. S tehničnega vidika so to stikala s preprosto konfiguracijo kontaktov SPST za površinsko namestitev, prijazne tudi za strojno namestitev. Proizvajalčeva znamka je jamstvo vrhunske kakovosti in dolgega brezhibnega dela (celo 2 milijona ciklov pri nekaterih modelih) teh komponent.
Pasivne komponente znamke Panasonic
Pasivne komponente znamke Panasonic Industry bi lahko bile posebna kategorija v ponudbi trgovine TME. To so tisoči komponent z odličnimi specifikacijami, izdelanih za potrebe vsake panoge industrije. Spodaj navajamo le dva primera iz ogromne izbire izdelkov japonskega proizvajalca.
Največ težav med pasivnimi elektronskimi komponentami so dolga leta povzročali kondenzatorji. Danes je razvoj tehnologije omogočil znatno podaljšanje življenjske dobe in povečanje trdnosti teh elementov. Primer te dolge evolucije so aluminijski elektrolitski SMD kondenzatorji iz serij FK in FT znamke Panasonic, namenjeni za površinsko namestitev. To so komponente z nizko impedanco (nizek ESR), prilagojene za delo z velikimi valovitimi tokovi. Lahko so dodatno zaščitene pred tresljaji, kar omogoča v uporabo med drugim v električnih vozilih in industrijskih strojih. Zaradi svojih lastnosti se uporabljajo predvsem v vezjih za filtriranje napetosti, ne samo v avtomobilski industriji in industrijskih strojih, ampak tudi v telekomunikaciji, omrežni opremi itn. Njihova nedvomna prednost so kompaktne mere (zlasti v primeru serije FT) in odpornost na visoke temperature (največ od 2000 h do 5000 h dela pri 105°C).
Drug primer komponent znamke Panasonic Industry, namenjenih za izdelavo zanesljivih kompaktnih elektronskih vezij, so precizni SMD upori. Te komponente v standardnih ohišjih 0603 in 0805, so izdelane s toleranco 0,1%. Največja moč teh uporov znaša 100 mW ali 125 mW, največje napetosti pa dosegajo 150 V in 200 V. V katalogu TME je na voljo popolna paleta teh komponent, ki se pošljejo neposredno iz naših skladišč.
Ponudbo pasivnih komponent znamke Panasonic Industry dopolnjuje široka izbira indukcijskih elementov. Ti zelo zanesljivi izdelki so prilagojeni za delo v najtežjih razmerah. Zasnovani so za moderne krmilnike avtomobilskih motorjev. Kompaktno, nizkoprofilno ohišje vsebuje komponente z induktivnostjo od 0,68 μH do 33 μH (z največjim prevodnim tokom do 16,6 A). Zaradi takšnih parametrov so izdelki iz ponudbe Panasonic odlična izbira za izdelavo pretvornikov DC-DC, zlasti vezij, namenjenih za ECU krmilnike v avtomobilski industriji in pogone, ki temeljijo na brezkrtačnih motorjih.
