Zapis vrednosti meritve v parameter
18.01.2021
Vrednosti meritev so pomembna informacija v razvoju. Na 3D modelu v Creo jih lahko shanimo v parameter in jih kasneje prikažemo na tehnični dokumentaciji ali MBD.

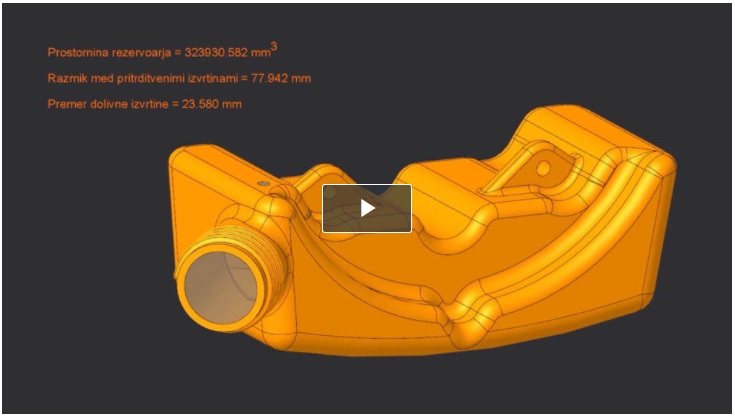

Meritve, ki jih izdelamo na 3D modelu, lahko predstavljajo pomembno informacijo za uporabnike v nadaljnem procesu. V ta namen lahko v programu Creo vrednost meritve shranimo v parameter in jo kasneje prikažemo na tehnični dokumentaciji ali kot informacijo v MBD.
Za zapis vrednosti v meritev moramo:
* Izdelati željeno meritev.
* Meritev shraniti kot gradnik v modelno drevo (»make feature«)

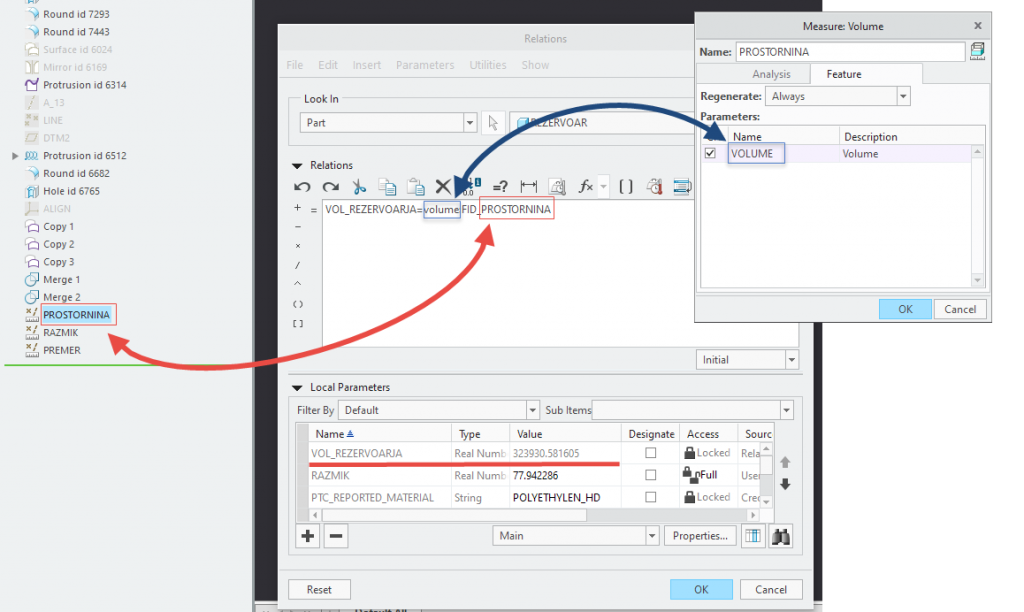

* Zapisati relacijo s katero parametru definiramo vrednost meritve. Primer relacije:
POLJUBEN_PARAMETER=ImeParametraMeritve:FID_ImeGradnikaVmodelnemDrevesu
Poglobljeno znanje o parametrih, relacijah in UDF-ih lahko pridobite na tečaju Nadaljevalne tehnike modeliranja komponent: Nadaljevalne tehnike modeliranja komponent.
