Inovativna CAD/CAM-rešitev za fleksibilno frezanje zobnikov
01.12.2020
Trend fleksibilne izdelave zobnikov na 5-osnih obdelovalnih centrih traja že vrsto let. Podjetje WFL je prepoznalo ta trend in je navdušilo številne svoje stranke po vsem svetu s številnimi postavitvami obdelovalnih strojev. V sodelovanju s švicarskim podjetjem Euklid, vodilnim ponudnikom naprednih CAD/CAM rešitev za 5-osno frezanje, gre sedaj podjetje WFL korak naprej na tem področju.
Podjetje Euklid že vrsto let ponuja CAD/CAM-rešitve za fleksibilno frezanje zobnikov na univerzalnih obdelovalnih centrih. Podjetje WFL je v tesnem sodelovanju s podjetjem Euklid razvilo rešitev programske opreme po meri imenovano GearCAM za uporabnike obdelovalnih strojev MILLTURN podjetja WFL. Rešitev omogoča optimizacijo izdelave zobnikov. Medtem ko so vodilni časi izdelave krajši v primerjavi z drugimi uveljavljenimi metodami obdelave, dosega kakovost obdelave najvišje zahteve. Digitalni dvojček obdelovalnega stroja MILLTURN omogoča celotno simulacijo procesa obdelave. S tem se izvaja odkrivanje in odpravljanje morebitnih napak med obdelavo ter virtualno optimizira proces obdelave.

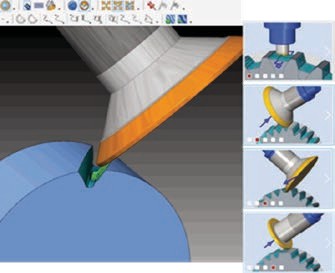

»Programska oprema GearCAM podjetja WFL za obdelovalne stroje MILLTURN. Vir: WFL
Nova programska oprema GearCAM podjetja WFL omogoča merjenje zobnikov v obdelovalnem stroju z uporabo merilnega cikla ter zagotavlja validacijo geometrije zobnika, ko je še vpet v obdelovalnem stroju. Programska oprema GearCAM je na razpolago posebej za zobnike z ravnim in poševnim ozobjem, herringbone zobnike ter konične zobnike.

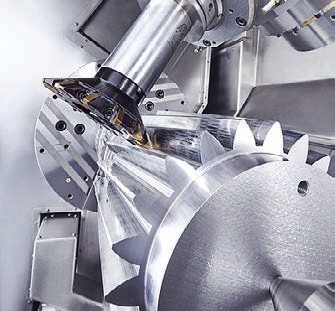

»Fleksibilna obdelava zobnikov na 5-osnem obdelovalnem stroju MILLTURN z uporabo programske opreme GearCAM podjetja WFL. Vir: WFL
Prijaznost uporabe programske opreme GearCAM je izjemna, saj omogoča prosto izbiro različnih strategij obdelave posameznih zob. Programska oprema GearCAM optimizira pot orodja pri frezanju tako, da so tolerance zobnikov dosežene z minimalnim številom prehodov frezala, kar je odvisno od zahtev obdelave. Parametri obdelave se lahko izberejo iz vgrajene podatkovne baze orodij. Programska oprema GearCAM vsebuje številne funkcije za različne tipe zobnikov in se jo lahko prilagodi po meri.
Za uporabnike obdelovalnih strojev MILLTURN podjetja WFL je programska oprema GearCAM na razpolago od septembra naprej.
