Podporni elementi

12.05.2020

Hidravlični podporni elementi se uporabljajo za podporo elementov in preprečevanje vibracij, ter zvijanja obdelovanca med obdelavo.

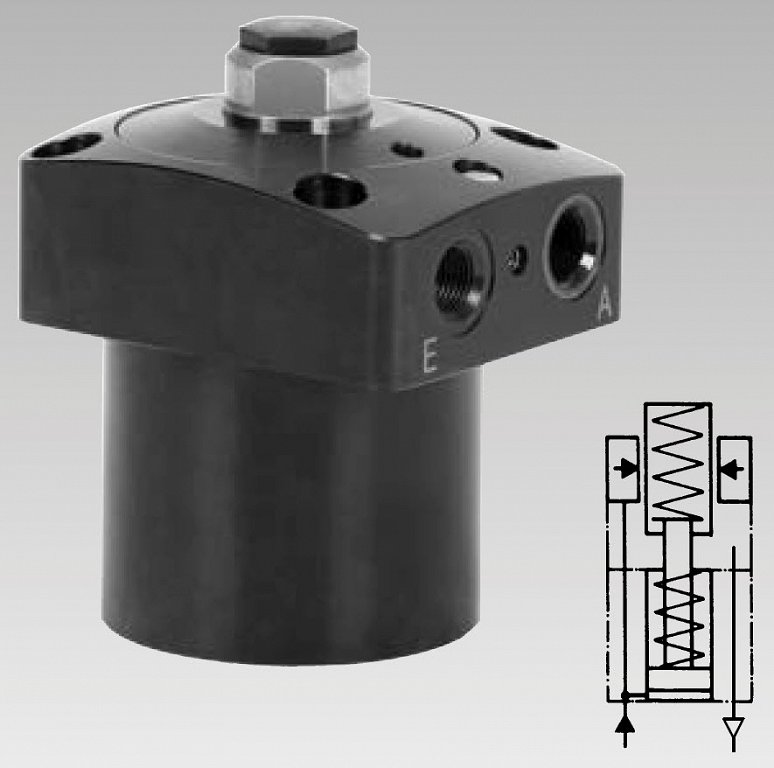

Izvedba s vrhnjo prirobnico, varianta s kovinskim posnemalnim robom ali TF1-posnemalnim robom, enostransko delujoči,  maks. obratovalni tlak 70 bar.

Uporaba

• Hidravlični podporni elementi se uporabljajo za podporo elementov in preprečevanje vibracij, ter zvijanja obdelovanca med obdelavo.
• Ta serija ponuja zelo visoke podporne sile tudi pri 70 bar in jih je zato mogoče neposredno povezati na hidravliko nizkega tlaka obdelovalnih strojev.
• Zahvaljujoč kompaktni zasnovi jih lahko namestimo v zelo omejen prostor. Hidravlično olje se dovaja skozi izvrtane kanale ali cevne priključke.

Prednosti

• Nosilnost do 25 kN
• Prostorsko varčna zasnova
• Na voljo 2 velikosti

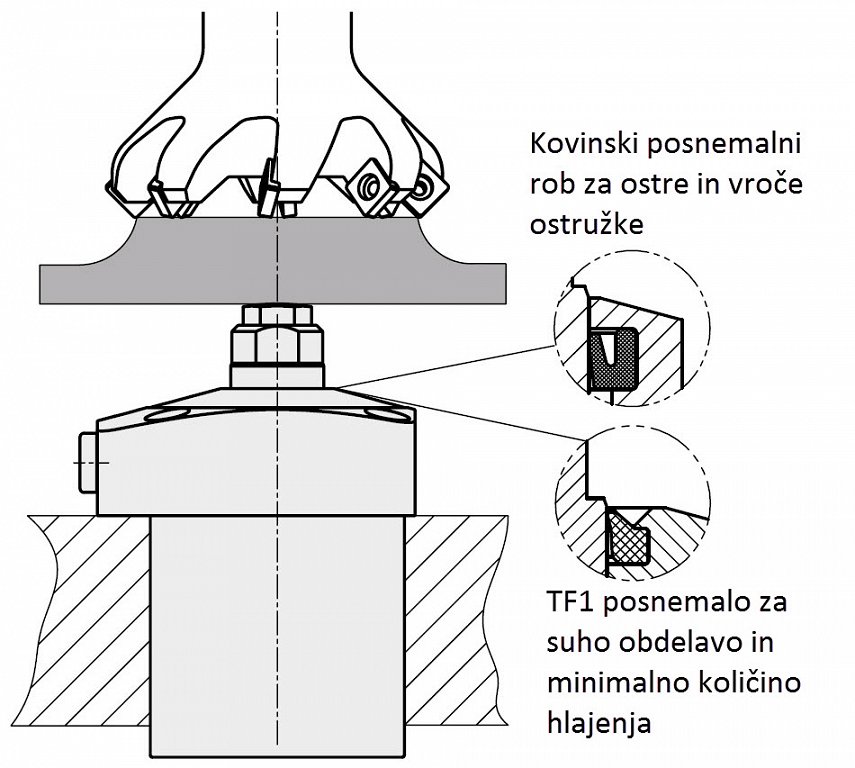

• Izbirno s kovinskim posnemalnim robom ali s TF1- posnemalcem
• Izbirna kontaktna sila podpornega bata
• Notranji deli zaščiteni pred korozijo

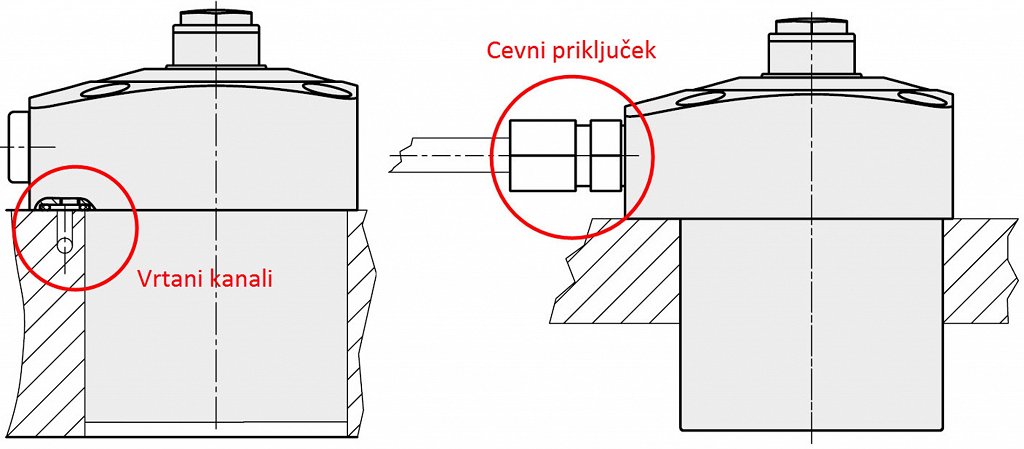

• Izbirno cevna povezava ali izvrtani kanali
• Dušilni ventil je na voljo kot dodatna oprema
• Priključek za odzračevanje in izpihovanje
• Poljubni montažni položaji
