Cjelovito TOPOMATIKA rješenje za mjerenje deformacija i testiranje materijala

06.05.2025

Industrijsko istraživanje i razvoj proizvoda stalno zahtijevaju sve preciznije alate za ispitivanje mehaničkih svojstava materijala i analizu deformacija. U tom kontekstu TOPOMATIKA nudi dva komplementarna sustava koji mijenjaju način ispitivanja proizvoda, dijelova i sirovina: ARAMIS i INSPEKT Blue kidalice. Oba sustava mogu se koristiti samostalno ili u sinergiji, što omogućuje široku paletu primjena uz poštivanje najviših industrijskih standarda.

Foto: TOPOMATIKA

ARAMIS: Optički sustav za trodimenzionalnu analizu deformacija

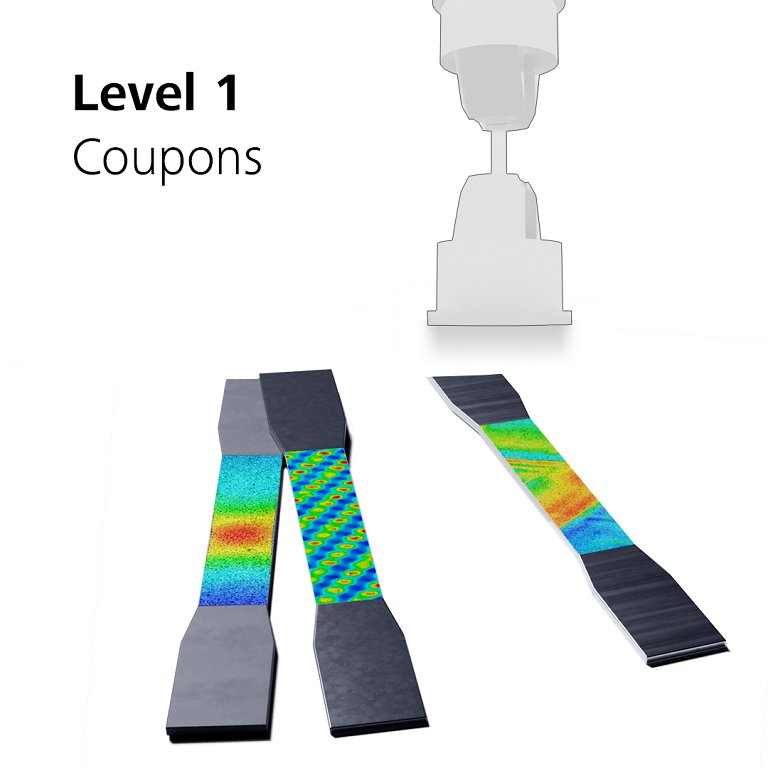

Sustav ARAMIS dizajniran je za precizno mjerenje trodimenzionalnih promjena oblika, pomaka i deformacija na površini objekata pod statičkim ili dinamičkim opterećenjem. Koristi se za analizu čvrstoće konstrukcija, ispitivanje svojstava materijala, provjeru točnosti i poboljšanje numeričkih proračuna, a prikladan je za ispitivanje različitih materijala, uključujući metale, kompozite, gumu, drvo i plastiku.

Ključne prednosti Sustava ARAMIS

Sustav ARAMIS omogućuje beskontaktno, precizno mjerenje deformacija s trodimenzionalnim podacima za čitavo područje analize. Osim snimanja velikom brzinom, također je prikladan za dinamičke procese kao što je analiza sudara i prilagodljiv je raznim industrijskim primjenama.

ARAMIS je posebno koristan za primjene kao što su analiza širenja napuklina, toplinske deformacije ili ponašanja materijala pri visokim temperaturama. Zbog svoje visoke razlučivosti i mogućnosti vizualizacije podataka u 3D obliku neizostavan je alat u industrijama kao što su automobilska, zrakoplovna i energetska industrija.

Foto: TOPOMATIKA

Kako izgleda postupak mjerenja?

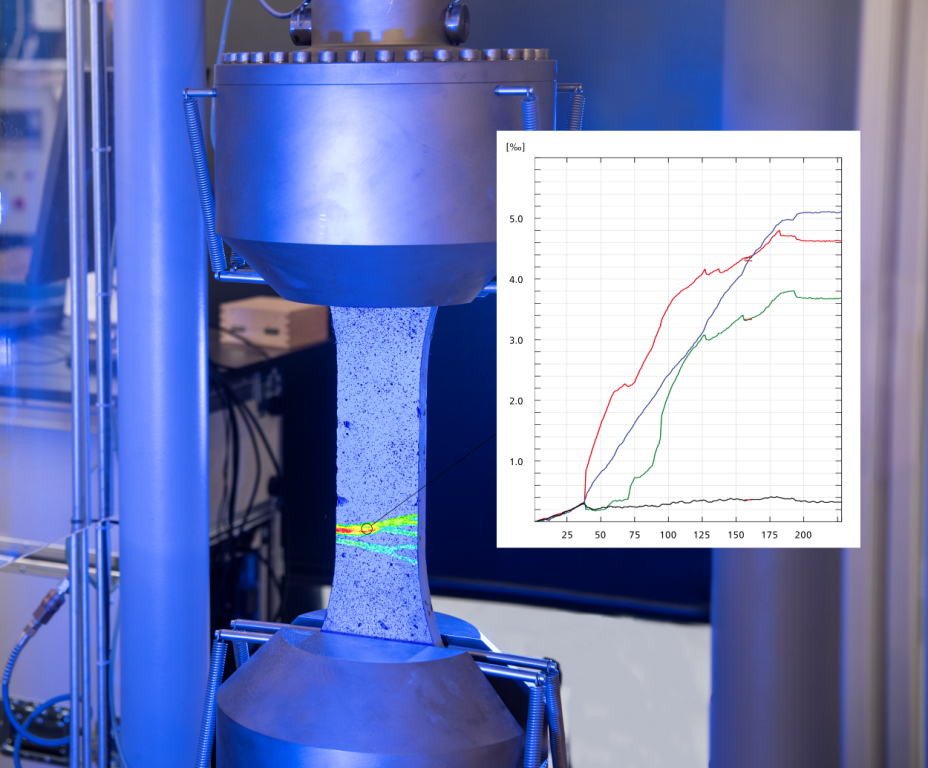

Predmet mjerenja se priprema nanošenjem kontrastnog uzorka, često prskanjem bijele i crne boje, koja prati deformaciju površine. Prilikom nanošenja uzorak se snima kamerama, što omogućuje preciznu analizu dinamičkih procesa. Kamere se mogu sinkronizirati s kidalicom. Fotografije se automatski obrađuju kako bi se odredile deformacije, naprezanja i pomaci, a rezultati se prikazuju s pomoću 3D vizualizacija ili dijagrama.

Savršena kombinacija: ARAMIS i Hegewald & Peschke kidalica za ispitivanje materijala

Kombinacija ARAMIS i H&P kidalica pruža cjeloviti pristup istraživanju materijala i konstrukcija. Dok ARAMIS pruža detaljnu analizu naprezanja u stvarnom vremenu, univerzalna kidalica omogućuje preciznu kontrolu opterećenja ispitaka i analizu reakcija na vanjske mehaničke i druge podražaje.

Sinergija tih sustava otvara vrata naprednim istraživanjima jer uređaj za ispitivanje omogućuje precizno unošenje ispitnih tijela, dok ARAMIS mjeri njihovo ponašanje. Oba sustava zajedno daju uvid u ponašanje materijala u zahtjevnim uvjetima.

ARAMIS je jedan, a H&P kidalicu izberite po svojoj mjeri i potrebama

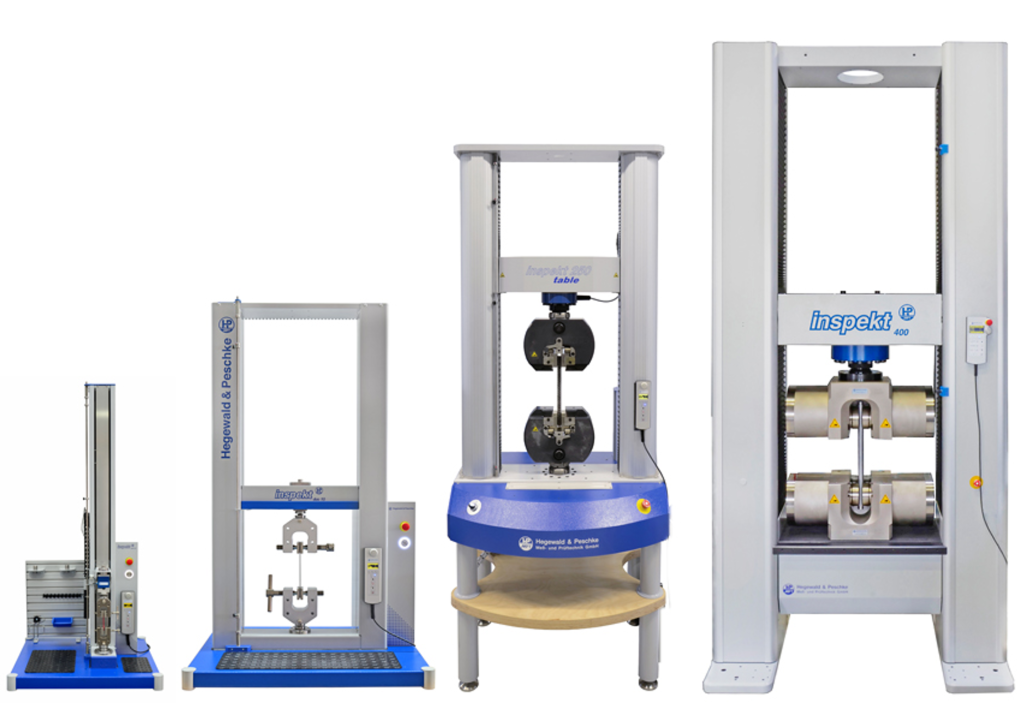

Statičke kidalice njemačkog proizvođača Hegewald & Peschke predstavljaju naprednu tehnologiju za ispitivanje mehaničkih svojstava materijala i dostupne su u nekoliko modela. Najnovija serija INSPEKT Blue kidalica omogućuje preciznu kontrolu opterećenja ispitnih tijela s modelima maksimalne sile ispitivanja od 5 kN do 50 kN i poboljšanim performansama. INSPEKT Blue kidalice s istosmjernim (DC) pogonom bez stupnjeva, većom brzinom ispitivanja i modularnošću, idealne su za ispitivanje metala i drugih materijala, te su u potpunosti usklađene sa standardom ISO 6892, što osigurava visoku točnost i pouzdanost rezultata.

Te kidalice su idealni alati za ispitivanje metala i drugih materijala prema industrijskim standardima. Njihova fleksibilnost omogućuje ispitivanje ispitnih tijela različitih dimenzija i namjena.

Foto: TOPOMATIKA

Kako to djeluje u praksi?

Na praktičnim radionicama sa stručnjacima pokazat ćemo vam kako najbolje koristiti ove sustave u svom radu. Kako bi se korisnici što bolje upoznali s mogućnostima tih sustava, TOPOMATIKA organizira dvodnevnu edukaciju:

1. dan: Fokus na ARAMIS - Demonstracije naprednih analiza deformacija.

2. dan: Fokus na mehaničkom ispitivanju materijala - Ispitivanje u skladu s normom ISO 6892.

Radionice će voditi dr. sc. Nenad Drvar, voditelj odjela za ispitivanja TOPOMATIKA, te gostujući predavači Hegewald & Peschke i ZEISS. Sudionici će imati priliku praktično isprobati te sustave i steći uvid u njihove napredne mogućnosti.

Zaključak

Sustavi ARAMIS i INSPEKT Blue predstavljaju vrhunac tehnologije na području istraživanja materijala i konstrukcija. Bez obzira na to koriste li se pojedinačno ili u kombinaciji, ti sustavi osiguravaju preciznost, pouzdanost i svestranost, potrebne za današnje industrijske i istraživačke izazove. Za sve vas koji želite poboljšati svoje procese ispitivanja, sudjelovanje u nadolazećim radionicama bit će prilika koju ne smijete propustiti.

Izvor: TOPOMATIKA
