Visoko precizne vodilice

08.08.2022

Za precizno, tiho i dinamičko linearno pomicanje vodilice s kotačićima su neizostavne. Za posebne slučajeve primjene, tvrtka Elesa+Ganter je svoj sustav sada prenijela na nehrđajući čelik.

1

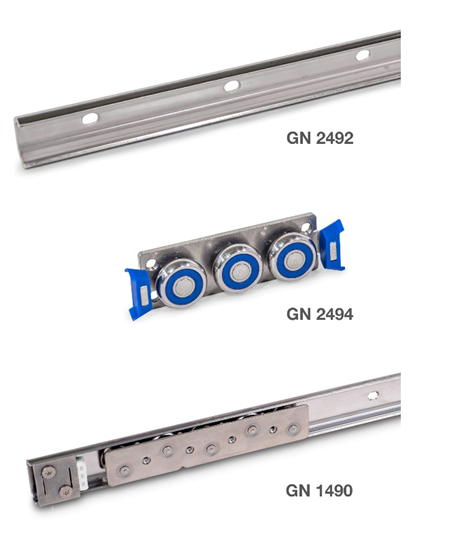

Novost je izvedba od nehrđajućeg čelika u obje najvažnije visine kliznih šina: 30 i 45 milimetara. Klizne šine su sastavljene od pojedinačnih komponenata, koje su precizno prilagođene jedna drugoj: od kliznih tračnica GN 2492, odgovarajućih vodilica za kotačiće GN 2494 i posebno isporučivih strugača za čišćenje od TPU i pojedinačnih kotačića s tri različita tipa provrta. Klizna šina je izrađena postupkom valjanja, iznimno je stabilna, a moguće ju je ugraditi u skladu s uobičajenim načinom bušenja – i to do duljine klizne šine 2480 milimetara. Kompaktne valjčane vodilice sigurno klize u kliznoj šini oblika slova C, a preko središnjeg kotačića moguće je podesiti okomitu zračnost, kao što je uobičajeno kod proizvoda tvrtke Elesa+Ganter. Kuglični ležaji kotačića su zabrtvljeni, trajno podmazani i sukladni zahtjevima FDA (što možete prepoznati po brtvama plave boje). Zato je te vodilice s kotačićima moguće primjenjivati i u korozivnim okruženjima, pa i tamo gdje je potrebno pridržavati se strogih higijenskih zahtjeva.

Također možete individualno ugraditi vodilice s kotačićima serije GN 2422. Klizne šine GN 2422 u obliku slova C su na raspolaganju u četiri visine, a izrađene su od nesavitljivog, pocinčanog, kaljenog i brušenog čelika. Odgovarajući valjčani klizači GN 2424 su na raspolaganju u tri izvedbe s podesivim središnjim kotačićem, pri čemu su svi kotačići i strugači na raspolaganju pojedinačno. Strugači, koji su postavljenu na valjčanim klizačima, pri svakom pomaku uklanjaju nečistoće iz šina i tako održavaju pokretljivost.

Pored tih vodilica s kotačićima, koje su vrlo otporne, tvrtka Elesa+Ganter naravno ima u ponudi i jednostavnije inačice, koje udovoljavaju standardnoj primjeni. GN 1490 je na raspolaganju u dvije visine kao čitav komplet kliznih šina i vodilica – od pocinčanog ili nehrđajućeg čelika. Zbog nešto veće dimenzije kotačića, kolica se kreću u C-profilima bez slobodnog hoda, glatko i precizno. Tome doprinose i trajno podmazani i ležajevi zabrtvljeni od prašine.

S te tri serije tvrtka Elesa+Ganter nudi rješenja, prilagođena svim zahtjevima glede kvalitete i troškova.

Više informacija je na raspolaganju na: elesa-ganter.si
