Popolno odstranjevanje prahu in raziglevanje komponent iz duroplastov in termoplastov s hitrostjo brizganja

28.02.2023

Proizvajalec brizganih komponent je dokazal, da lahko z uporabo visokozmogljive plastike na ekonomičen način doseže manjšo maso, kompaktno zasnovo in večjo trajnost. Podjetje vse bolj proizvaja izdelke iz duroplastov in termoplastov, ki so bili v preteklosti izdelani iz kovine. To pa zahteva povečano kapaciteto raziglevanja, za kar so se odločili uporabiti rešitev peskanja proizvajalca Rösler. Pretočni stroj za peskanje z mrežnim tekočim trakom RSAB 470 zagotavlja hitro in učinkovito obdelavo v neprekinjenem toku. Za visokokakovostno in dosledno raziglevanje posameznih komponent pa se uporablja stroj za peskanje z nihajno satelitsko mizo RWS 1200. Posebna zasnova stroja z dvema komorama za peskanje pa praktično odpravlja neproduktivne čase.

Vse od ustanovitve podjetja ROS GmbH & Co KG leta 1926 je predelava plastike vedno zasedala osrednje mesto v aktivnosti podjetja. Podjetje, ki se je na začetku imenovalo Presswerk ROS, ima danes skoraj 100-letno tradicijo na področju plastike. Podjetje v zasebni lasti vodi že tretja generacija družine ustanovitelja in velja za vrhunskega dobavitelja tehnično zahtevnih brizganih komponent iz duroplastov in termoplastov, vključno s polifenilnim sulfidom (PPS). Razvoj izdelkov, izdelava orodij in proizvodnja poteka na sedežu podjetja v nemškem mestu Coburg, poleg tega pa ima podjetje dodatne proizvodne obrate v Ummerstadtu. Za odstranjevanje srha s plastičnih komponent, podjetje od leta 2006 uporablja opremo za peskanje proizvajalca Rösler.

Povečanje kapacitet raziglevanja s peskanjem

Povpraševanje po plastičnih komponentah, ki nadomeščajo kovinske dele na različnih področjih, kot na primer v avtomobilski industriji pri sistemih za nadzor toplote, zelo hitro narašča, razlaga Jürgen Bär, odgovoren za planiranje v oddelku industrijskega inženiringa podjetja ROS v Coburgu. Zaradi tega so leta 2021 v podjetju ROS povečali kapacitete peskanja na obeh svojih proizvodnih lokacijah. Plastične komponente zmanjšajo skupno težo avtomobilov ter tako pomagajo pri zmanjševanju izpustov CO2. Poleg tega pa so v podjetju dobili večje naročilo za predoblikovane komponente iz duroplasta od vodilnega proizvajalca vrtnega orodja. Po pogovorih s štirimi dobavitelji opreme za peskanje so se v podjetju ROS odločili stroj za peskanje z mrežnim tekočim trakom RSAB 470 in stroj za peskanje z nihajno satelitsko mizo RWS 1200 proizvajalca Rösler. Jürgen Bär dodaja, da so bili odločilni dejavniki za izbiro opreme proizvajalca Rösler dobre izkušnje podjetja s strojem za peskanje, ki ga že dolgo uporabljajo, kompaktna in robustna zasnova opreme, ki zaseda malo prostora, ter obsežno znanje podjetja Rösler na področju raziglevanja plastičnih komponent. Poleg tega so v podjetju zelo hitro potrebovali pretočni stroj za peskanje. Podjetje Rösler je tako v nekaj dneh velikodušno dobavilo stroj za peskanje iz svojega uporabniškega centra.

Dosledno in energijsko učinkovito raziglevanje temperiranje v okvirjih

Fleksibilen peskalni stroj RSAB 470 z veliko kapaciteto obdelave na lokaciji v Coburgu se uporablja za raziglevanje komponent iz duroplastov in visokozmogljivih termoplastov PPS-GF. Po raziglevanju se komponente temperira, pri čemer se jih namesti v posebne okvirje. Običajno se komponente pred peskanjem posamično polagajo na mrežni tekoči trak, vendar za pohitritev delovne operacije in odpravo tega časovno potratnega dela, so v podjetju Rösler na peskalnem stroju prilagodili standardni transportni sistem za obdelovance glede na delovni tok postopkov v podjetju ROS. Takšna zasnova sedaj omogoča nameščanje obdelovancev na okvirje za temperiranje takoj po postopku brizganja, tako da obdelovanci na okvirjih gredo skozi peskalni stroj, nato pa se jih neposredno prestavi na postajo za temperiranje. Pod in nad mrežnim transportnim trakom so nameščene štiri turbine, ki so posebej zasnovane za raziglevanje plastičnih izdelkov in zagotavljajo dosledne rezultate peskanja. Takšna razporeditev turbin omogoča, da medij za peskanje v obliki poliamidnih delcev premera 1 mm udarja ob obdelovance od zgoraj in od spodaj.

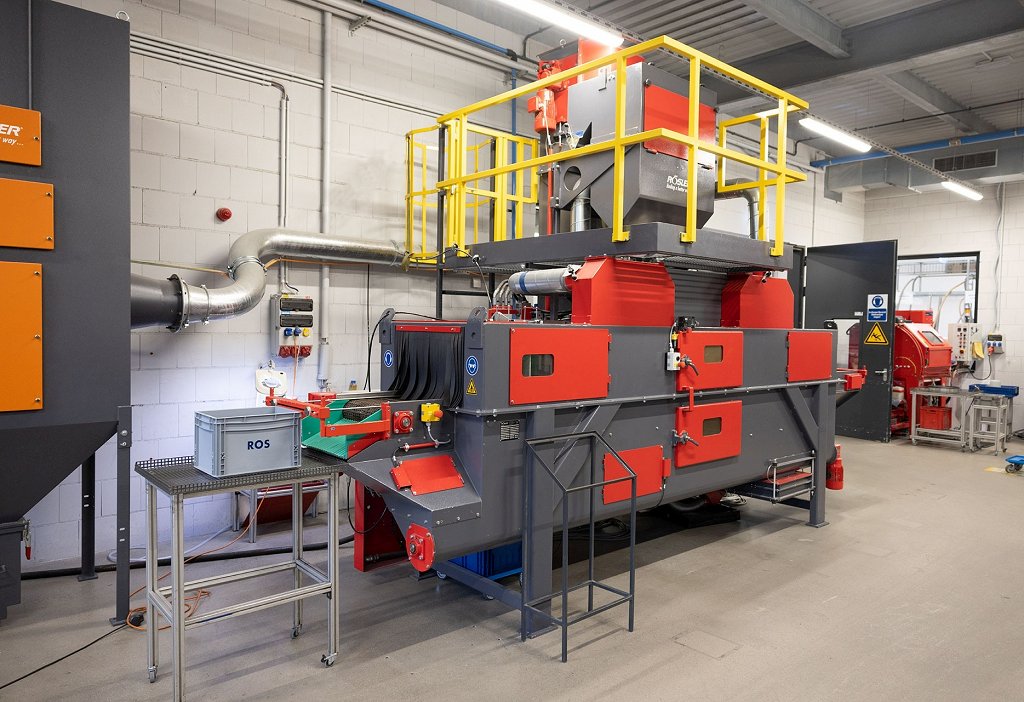

Rösler_PR_Ros_RSAB470_V_cRöslerVisokofleksibilni pretočni peskalni stroj z mrežnim transportnim trakom se uporablja za peskanje komponent iz duroplastov in materiala PPS-GF. Ta stroj za peskanje poleg visoke pretočnosti obdelovancev zagotavlja dosledne rezultate raziglevanja in nizke stroške delovanja. Vir: Rösler Oberflächentechnik

V primerjavi z običajno uporabljenimi injekcijskimi sistemi, ki s komprimiranim zrakom pospešujejo medij, so turbine, ki jih poganjajo elektromotorji, bistveno bolj energijsko učinkovite. Jürgen Bär dodaja, da poleg doseganja zahtev certifikacije podjetja v skladu s standardom DIN EN 50001, ki predpisuje zmanjšanje porabe električne energije, so energijski prihranki zelo pomembni tudi glede nižjih stroškov in trajnosti. Nadzor toka medija za peskanje s samodejnim dodajanjem zagotavlja, da je vedno dovolj medija za doseganje optimalne kakovosti raziglevanja. Stroj za peskanje je opremljen s številnimi tehničnimi elementi, kot je antistatični sistem za doziranje medija s samodejnim dodajanjem, učinkovit sistem za odsesavanje komore za peskanje, dvostopenjski sistem za čiščenje obdelovancev na izhodnem delu peskalnega stroja ter učinkovit sistem za čiščenje medija za peskanje s siti in zračnim separatorjem. Vsi ti elementi zagotavljajo, da so obdelovanci po peskanju popolnoma razigleni in absolutno čisti. Ker material izdelkov v podjetju ROS in uporabljen medij za peskanje lahko ustvarita eksplozivni prah, je stroj za peskanje opremljen s posebnim sistemom za filtracijo, ki je v skladu z zahtevami ATEX.

Popolnoma avtomatizirano in trajnostno raziglevanje posameznih obdelovancev

Stroj za peskanje z nihajno satelitsko mizo RWS 1200 je bila nameščena v proizvodnem obratu v Ummerstadt, da poveča kapaciteto peskanja. Uporablja se za raziglevanje komponent, izdelanih iz materiala PPS-GF z zunanjimi dimenzijami do 163 mm. Glede na proizvodni cikel brizganja se lahko hkrati izvaja raziglevanje do štirih obdelovancev, pri čemer traja postopek peskanja 40 sekund. Sistem RW 1200 ima dve komori za peskanje, ki so opremljene s štirimi vrtljivimi satelitskimi postajami v vsaki komori, pri čemer je na vsaki postaji na delovni mizi en obdelovanec. Ta zasnova omogoča vstavljanje in odstranjevanje obdelovancev na eni komori, medtem ko v drugi komori poteka peskanje, kar zmanjša neproduktivne mrtve čase. Energijsko učinkovita turbina peska obdelovanca na postaji rotacijske satelitne mize, pri čemer se posamezna postaja poleg vrtenja lahko tudi ustavi pod določenim kotom.

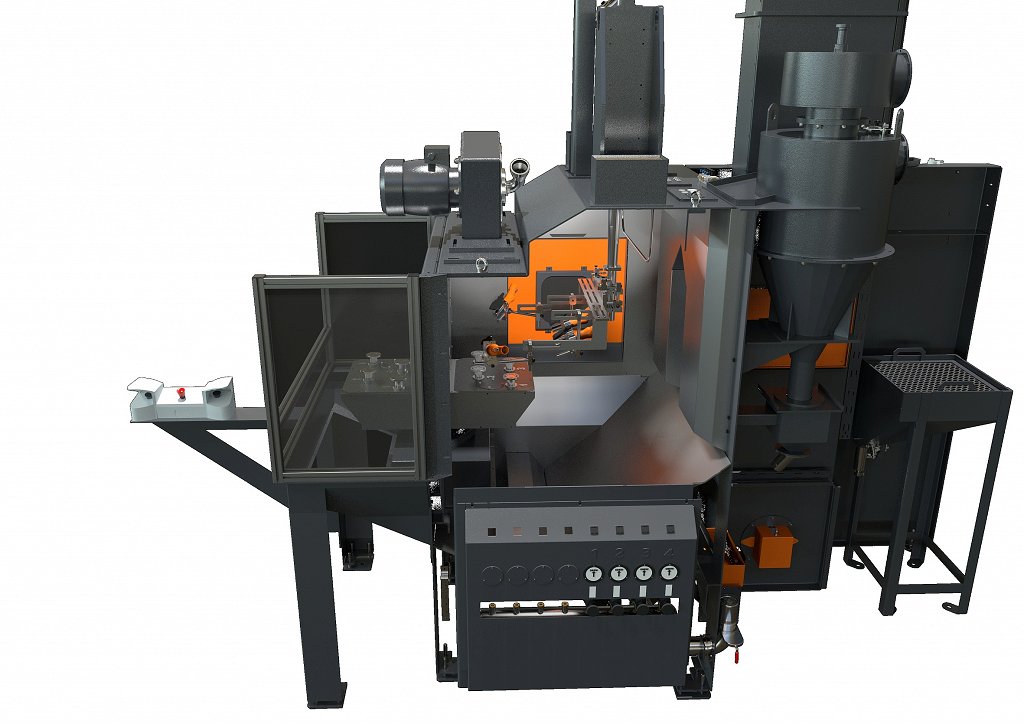

Rösler_ RWS 1200 Rendering IMG03_VStroj z nihajno satelitsko mizo je opremljen s turbino za peskanje in šobami za peskanje s komprimiranim zrakom zagotavlja energijsko učinkovito delovanje. Vir: Rösler Oberflächentechnik

Deli obdelovanca, ki jih medij iz turbine ne doseže, se očistijo s posebnimi šobami, ki s komprimiranim zrakom pospešijo medij za peskanje. Ta injekcijski sistem za peskanje je opremljen z nadzorom tlaka in držalom za šobe, ki se lahko premikajo v vertikalni smeri, kar zagotavlja natančno raziglevanje. Poleg premikanja v vertikalni smeri pa sistem za linearno pozicioniranje omogoča, da se te šobe natančno postavijo pred obdelovanca. Šobe lahko delujejo statično ali pa se premikajo. Za čim manjšo porabo komprimiranega zraka v podjetju ROS izdelujejo programe za peskanje po meri obdelovancev, zaključuje Jürgen Bär.

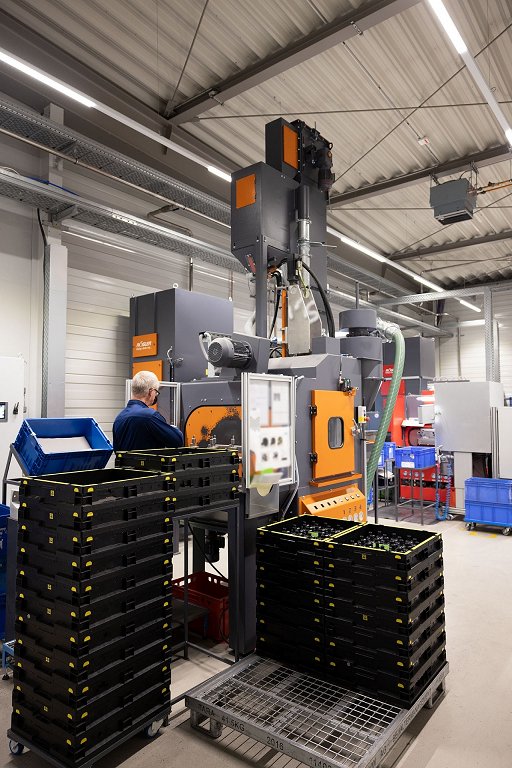

Rösler_PR_Ros_RWS1200_V_cRosStroj za peskanje RWS 1200 ima dve komori za peskanje, pri čemer je vsaka opremljena s štirimi vrtljivimi satelitskimi postajami. Zasnova z dvema komorama za peskanje omogoča hkratno nalaganje in odstranjevanje obdelovancev pri eni komori in raziglevanje obdelovancev v drugi komori. To pomaga pri skrajševanju neproduktivnih časov in zagotavlja, da se na do štirih obdelovancih odstrani srh, ki nastane pri brizganju v času cikla 40 sekund. Vir: Rösler Oberflächentechnik

Stroj za peskanje RWS je opremljen tudi z napravo za samodejno dodajanje medija za peskanje in antistatičnega dodatka, enoto za odsesavanje komore za peskanje in sistemom za čiščenje medija za peskanje.
